1971 マスタングマッハ1 右プットホーム7

こんにちは。

やっと前側の修復が完了、今回から後ろ側の修復に入る。形状は後ろ側の方が複雑だ。

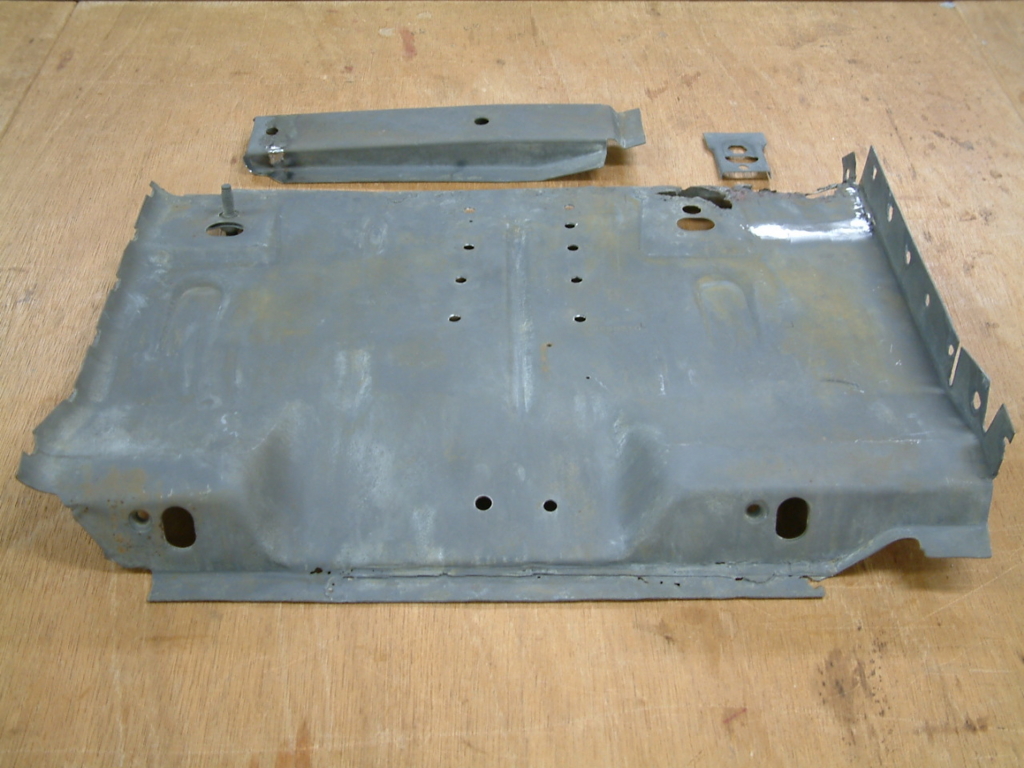

初期状態の後ろ側。前側ほど腐食が無いように見えるが・・・、

f:id:mikawakougei:20160501010359j:plain



左側。サンドブラストで錆を取り、メタルレディー処理したが、しばらくするともうポツポツと錆の芽が出始めている。

f:id:mikawakougei:20160501010707j:plain

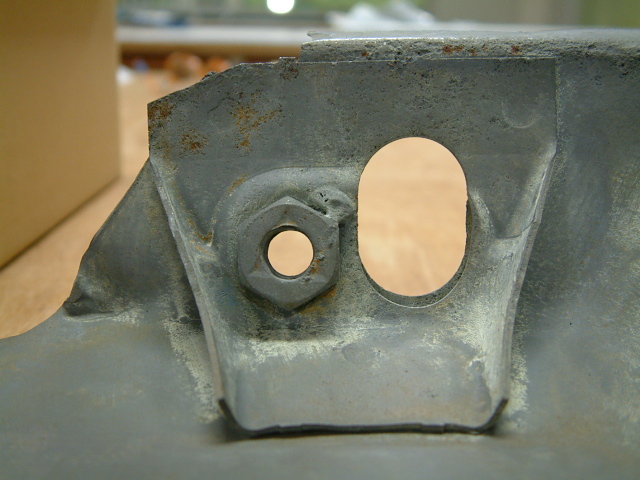

裏側は‥やはり細かいポツポツが。なんだか怪しげだ。外してみたくなる。

f:id:mikawakougei:20160506235715j:plain

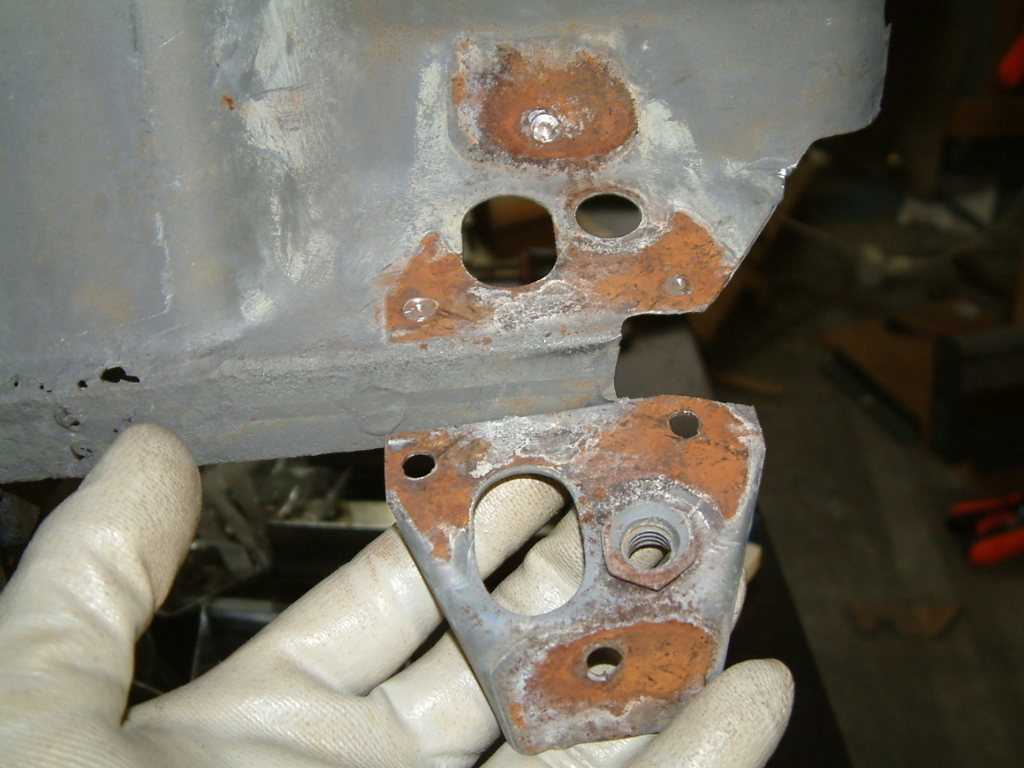

穴が明くほどには朽ちていないが、やはり溶接部まわりの鉄板が密着したところに錆がある。錆のないグレーの所は僕が横からサンドブラストして錆取りしたからだ。

f:id:mikawakougei:20160507000245j:plain

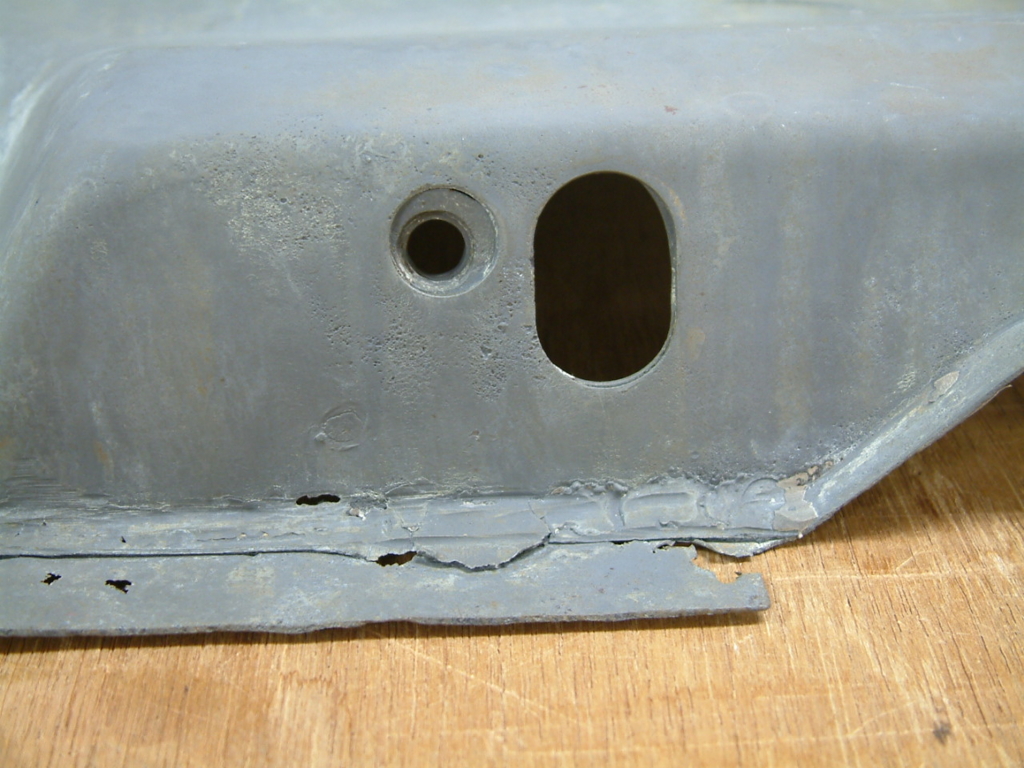

後ろ右側。一見綺麗そうだが細かいクレーターがいっぱい。下のフランジ部分は朽ちてなくなってしまったため別の鉄板が当ててある。それすらすでに穴が明いている。

f:id:mikawakougei:20160507000908j:plain



裏側は‥、ハハ、ひどいものだ。スポット溶接部分まで穴が明いている。

f:id:mikawakougei:20160507001745j:plain



当然、このままにしておく訳にはいかない。ナット押さえを外してみればナットの周りは錆で肉がペラペラ。

f:id:mikawakougei:20160507001944j:plain



ナット押さえは後程補修することとして、本体ナット部分の補修から始める。丸穴と長穴は曲げ加工してからだと穴明けしにくいので先に明けておく。

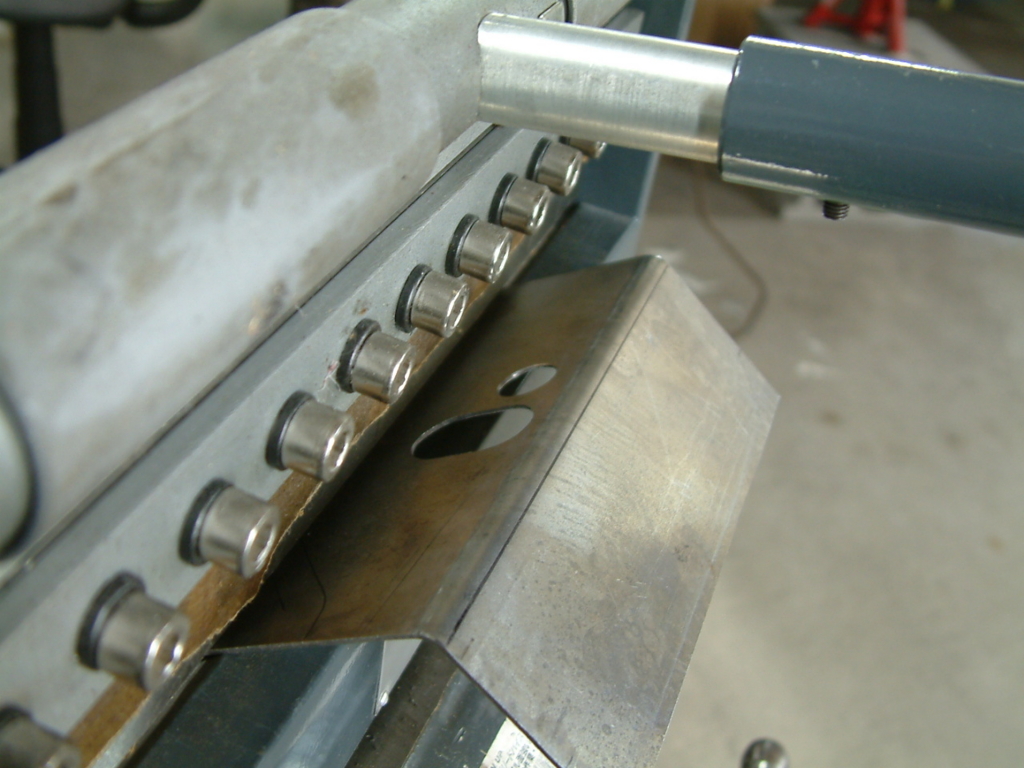

シートメタルベンダーで寸法がずれないように注意深く曲げる。

f:id:mikawakougei:20160507003244j:plain

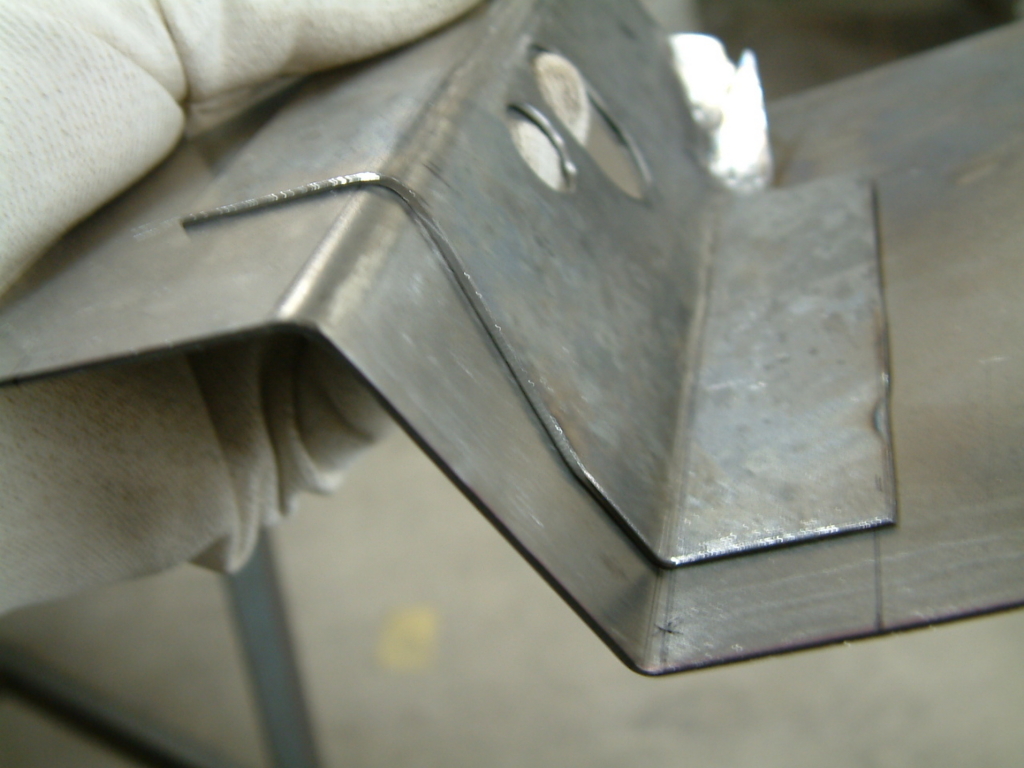

右と左の曲げ角度もぴったり合わせる。

f:id:mikawakougei:20160507003650j:plain



曲げたパーツを本体に合わせてみる。うん、よしよし。

f:id:mikawakougei:20160507003934j:plain

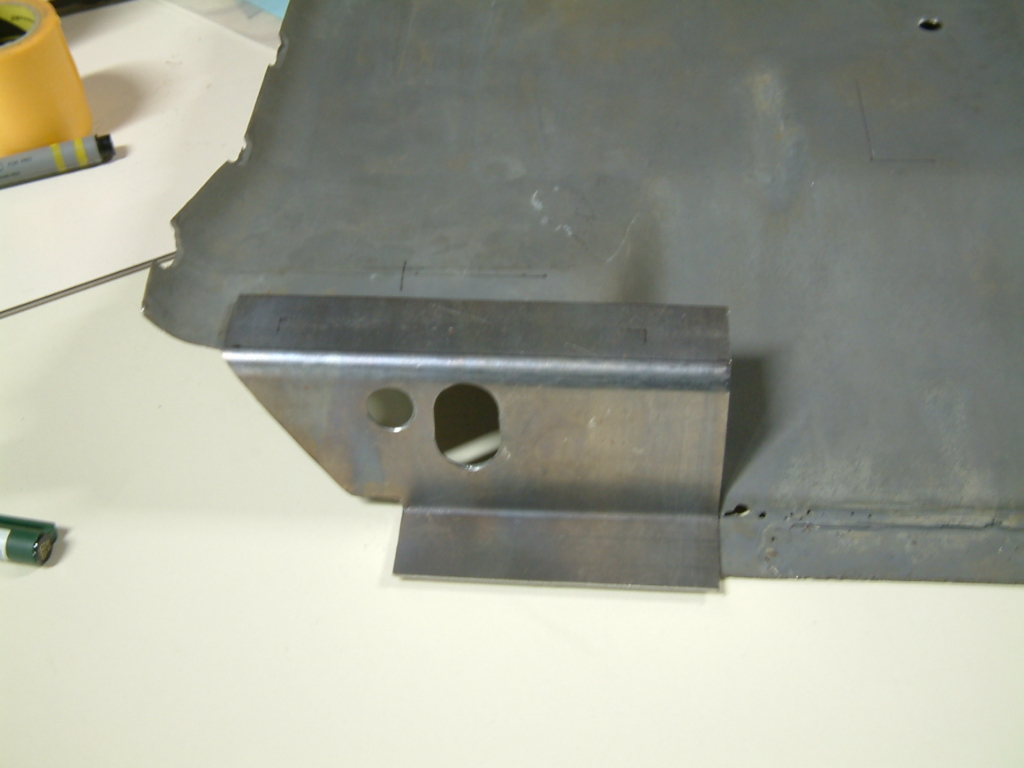

左側は‥、よし。

f:id:mikawakougei:20160507004312j:plain

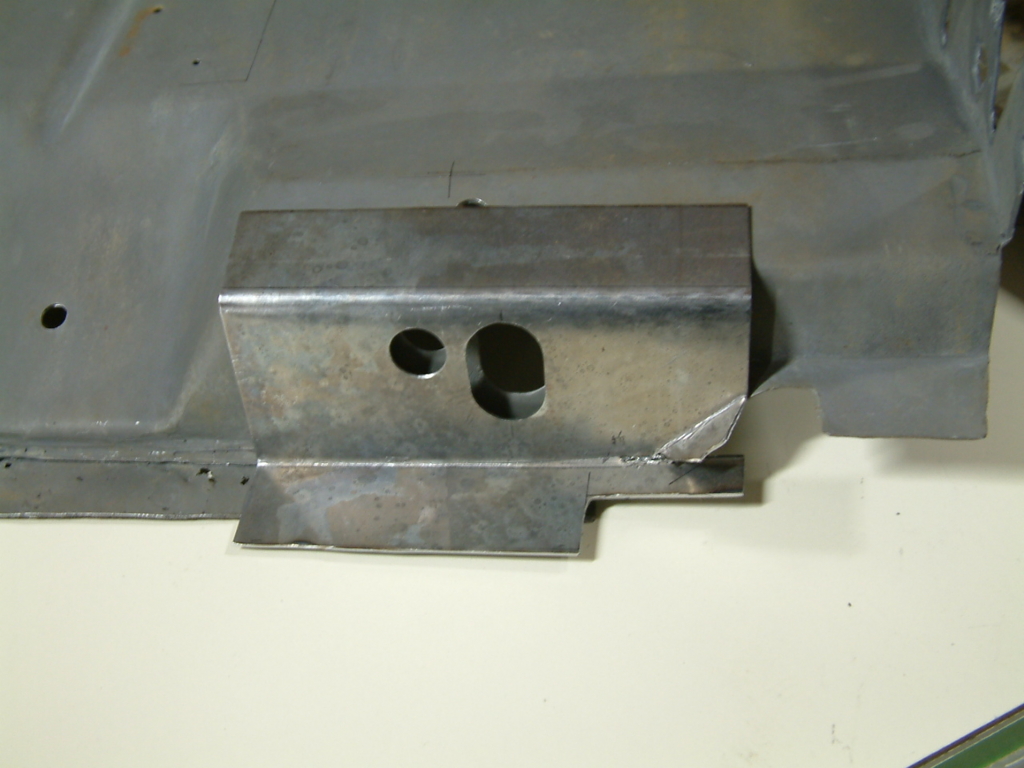

右側は‥、カーブのリップ(強度を高めるための折り曲げ)を作らねばならない。

f:id:mikawakougei:20160507004513j:plain

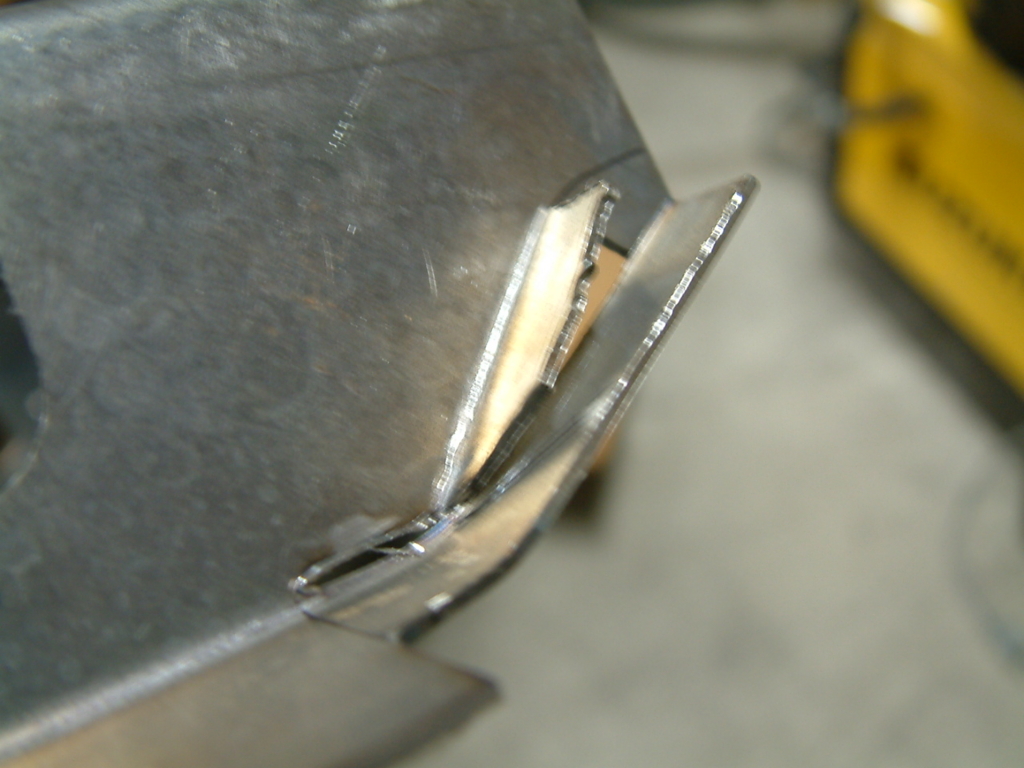

下の直線部分を上に曲げていく。

f:id:mikawakougei:20160507004731j:plain

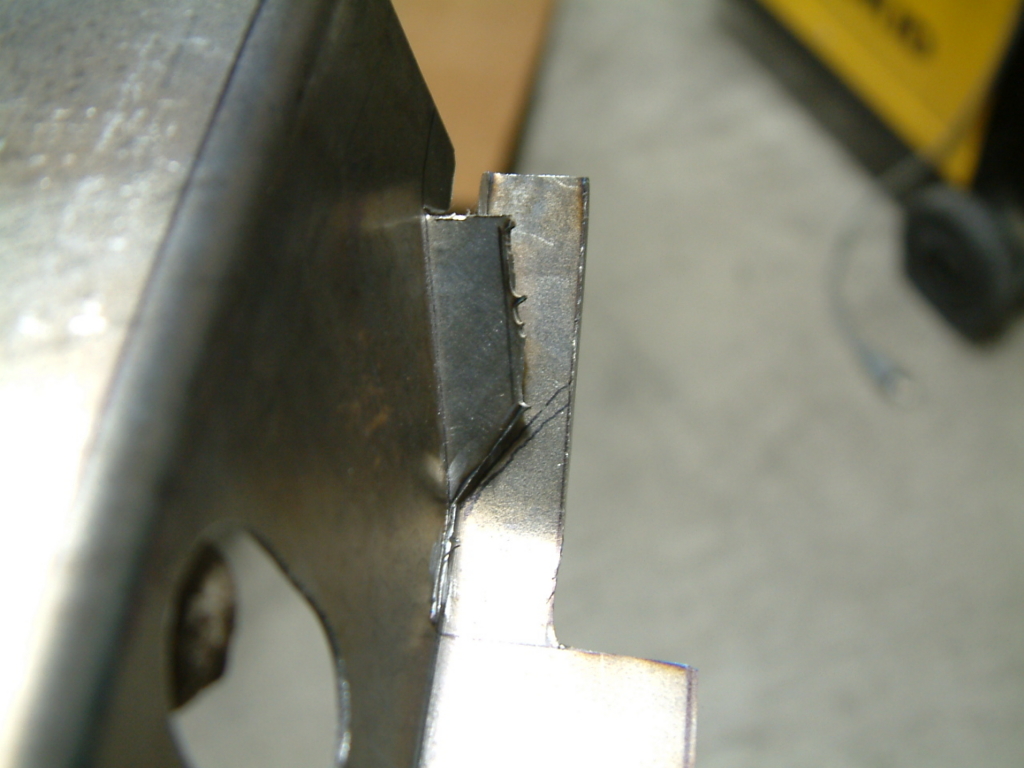

斜めの部分と合わせるためにカットする線を出す。

f:id:mikawakougei:20160507004758j:plain

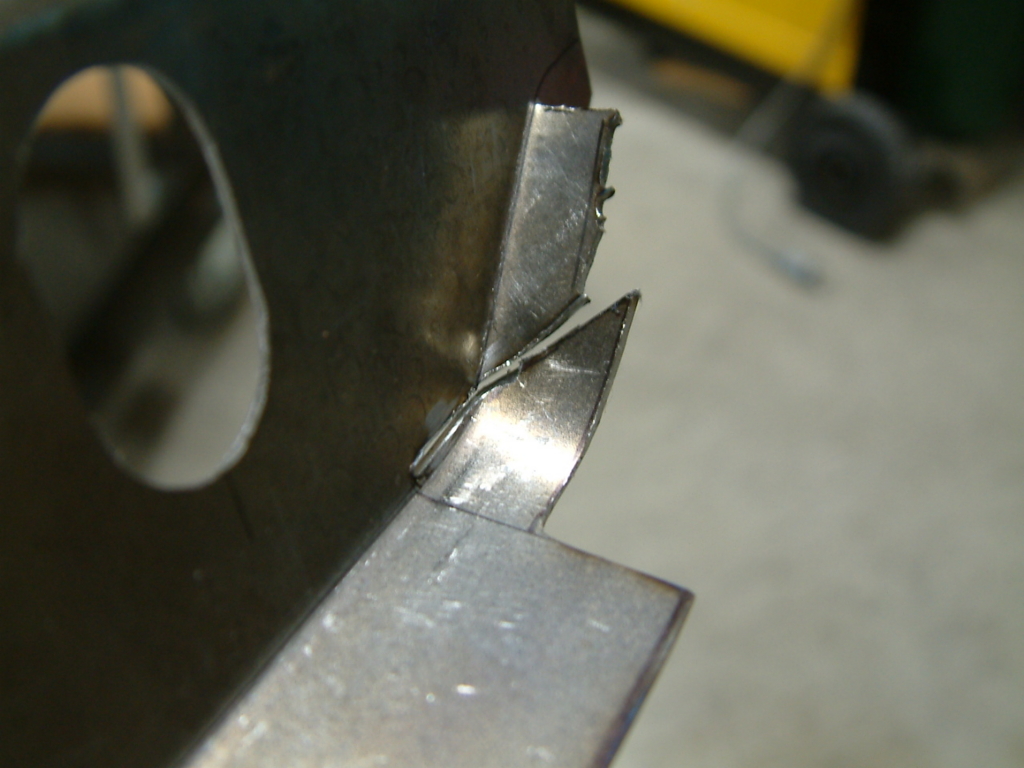

カット。

f:id:mikawakougei:20160507004950j:plain

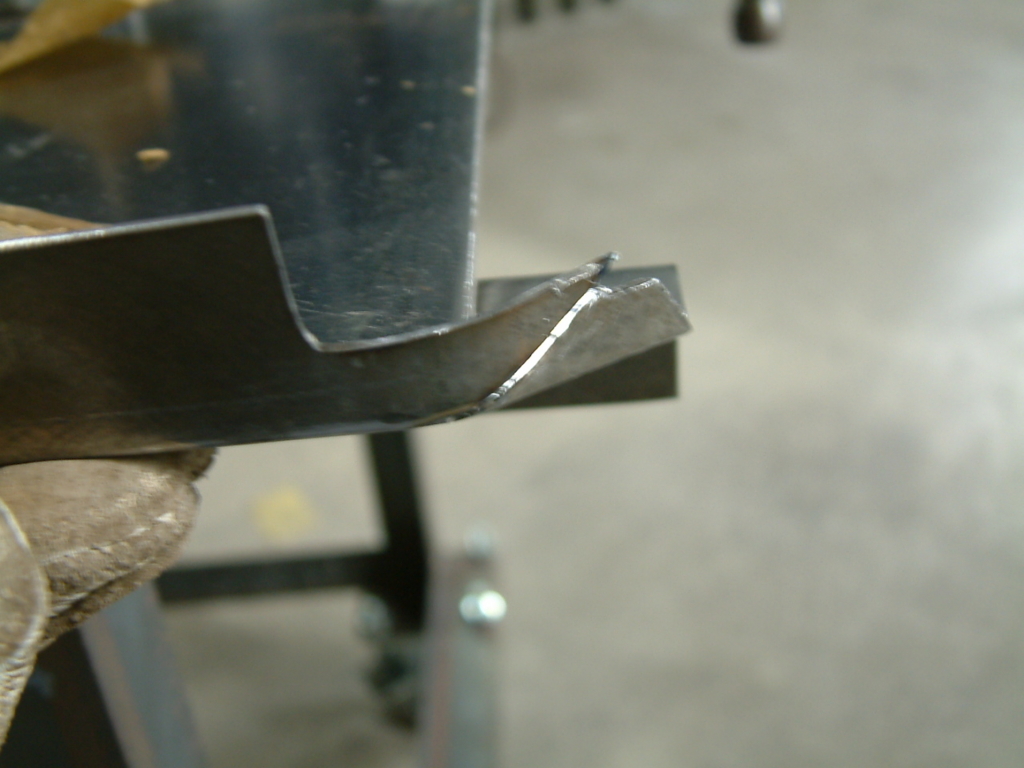

作業台の丸いコーナーを使って、ハンマーでさらに曲げる。

f:id:mikawakougei:20160507005226j:plain

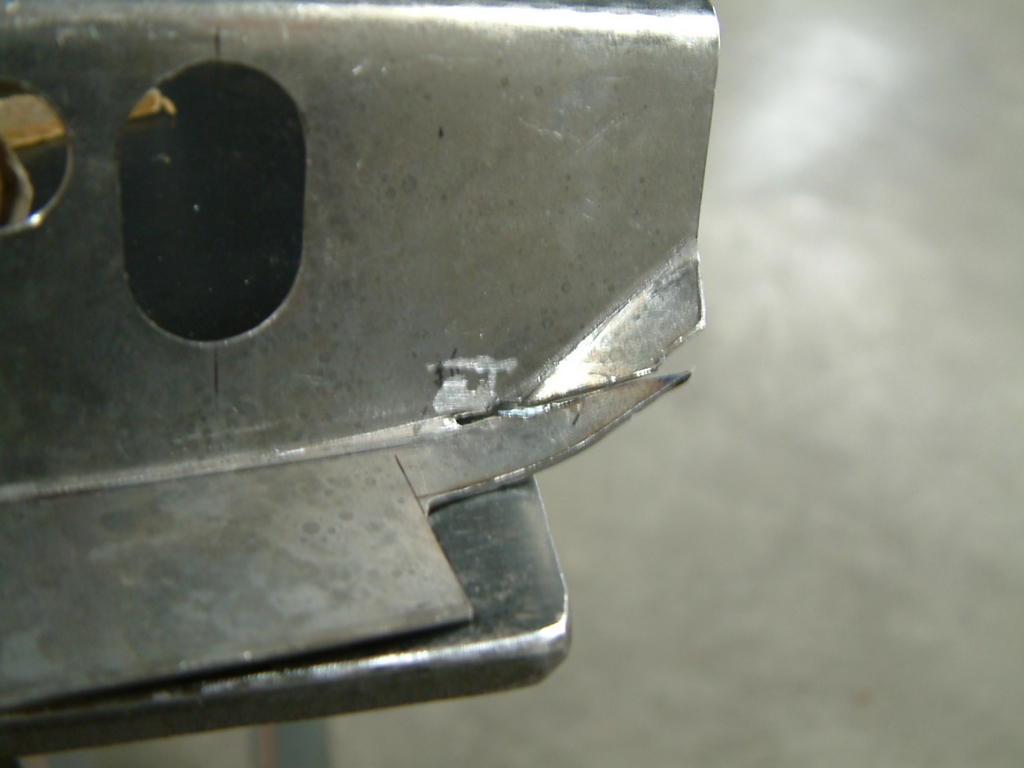

これでよし。斜めのリップと切り口が合った。

f:id:mikawakougei:20160507005347j:plain

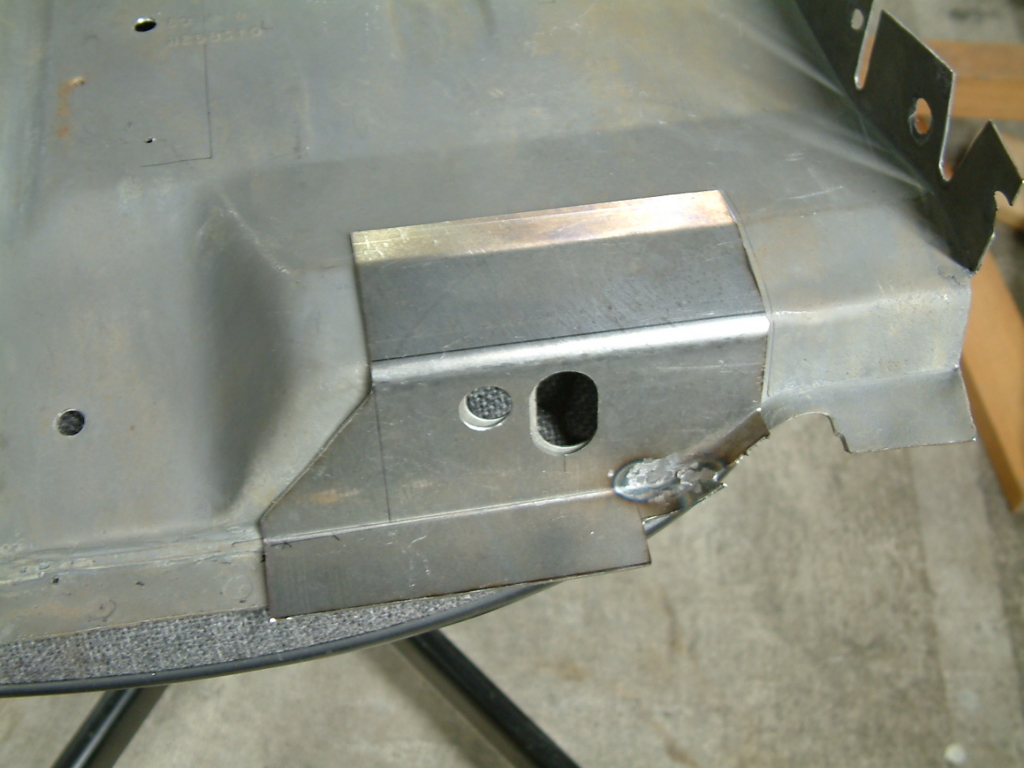

リップ部分を溶接し、パッチの形にカットする。

f:id:mikawakougei:20160507005608j:plain



本体をパッチと同じ形状にカット、はめ込んでみた。

f:id:mikawakougei:20160507010000j:plain



よっしゃ!きょうはここまで。
