こんにちは。
前回のレストアから間が空いてしまったね。今回は右プラットホーム後ろ、左側のネジ部分を補修する。
今回は写真右側の斜めのプレスラインにまで錆によるクレーターが沢山出来ている。ここも補修したいところ

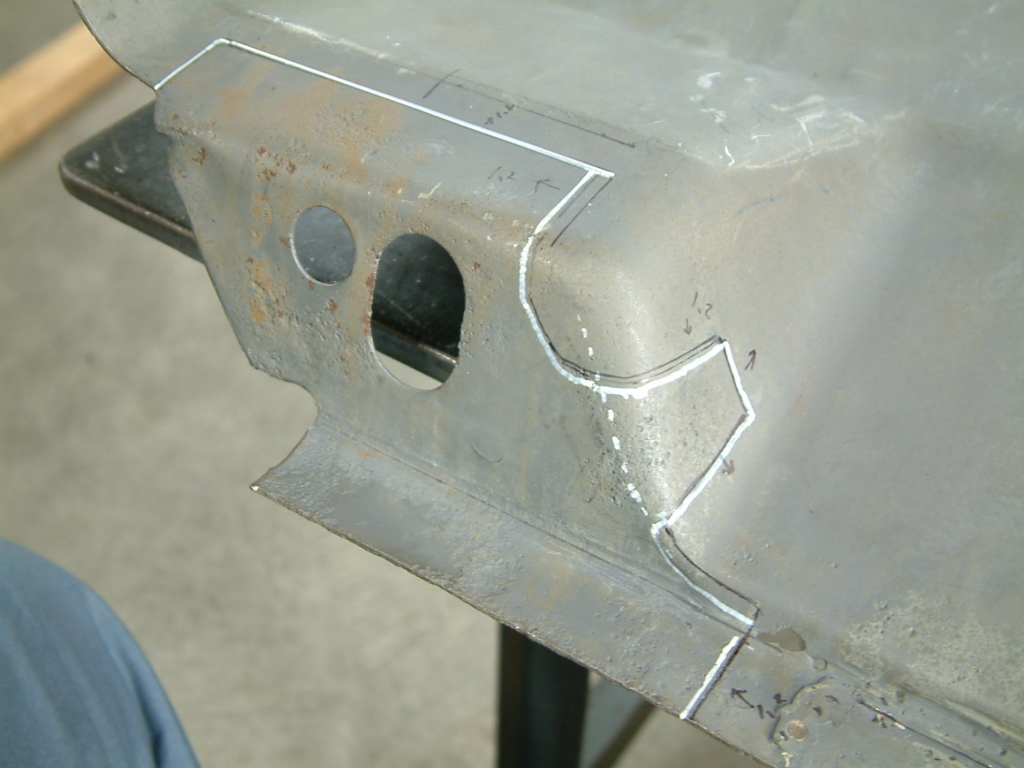

クレーターの酷い所だけパッチで交換しようとすると、こんな感じのパッチになる。
斜めのプレスラインは曲げRが変化しているのでこの形に曲げようとすると金型が要る。ちょっと面倒な作業だ。

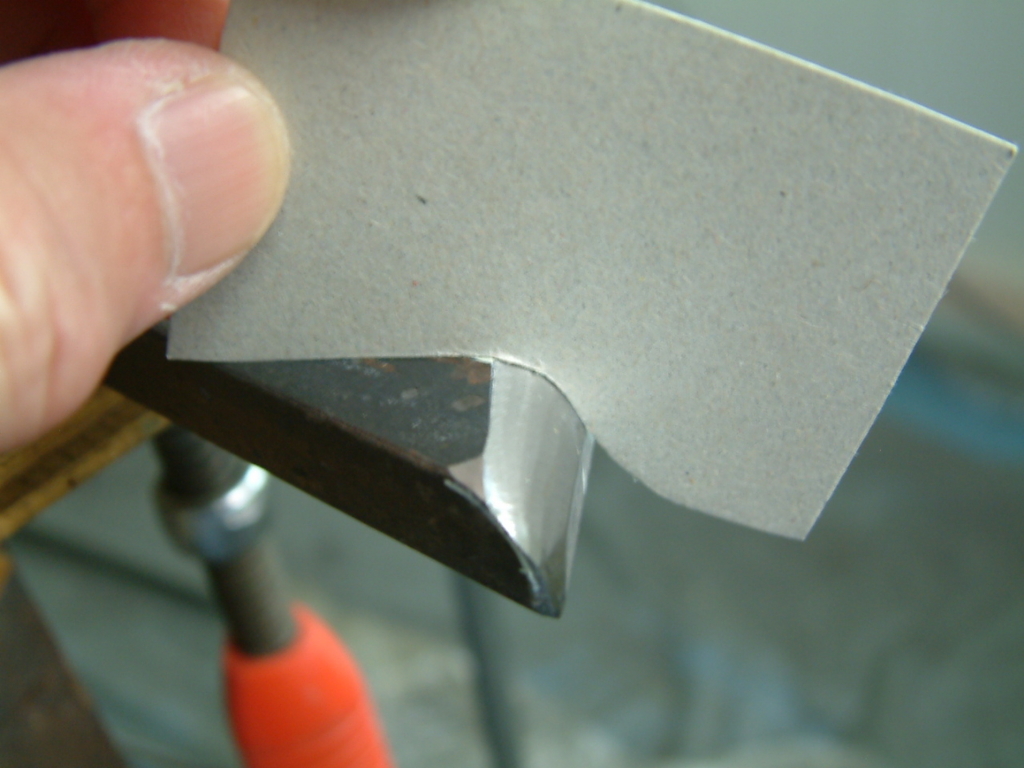

オリジナルから曲げRの型を取り、型に合わせて平鋼を削る。もちろん、板厚分を引いたRだ。最大Rから‥、
最少Rまで、出来るだけ滑らかにつながるように削る。

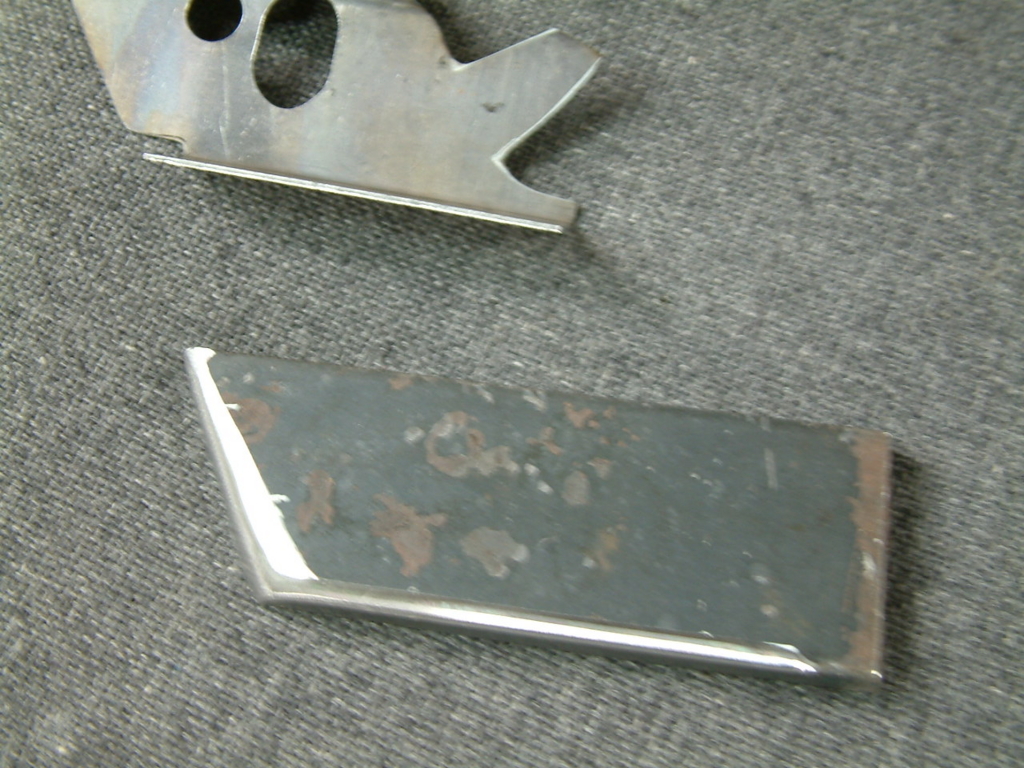

そうして出来たのがこちらの金型、当て金である。そして上のように切り取ったパッチを当て金に当てて‥、

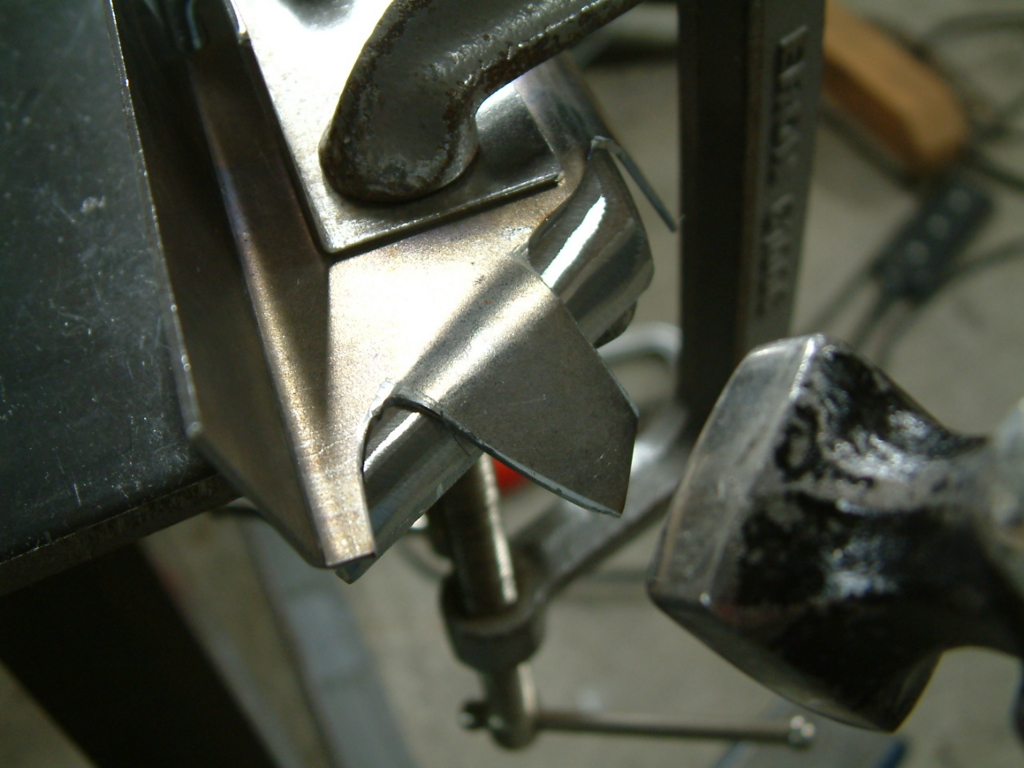

ハンマーで当て金に沿わせて丁寧に曲げていく。

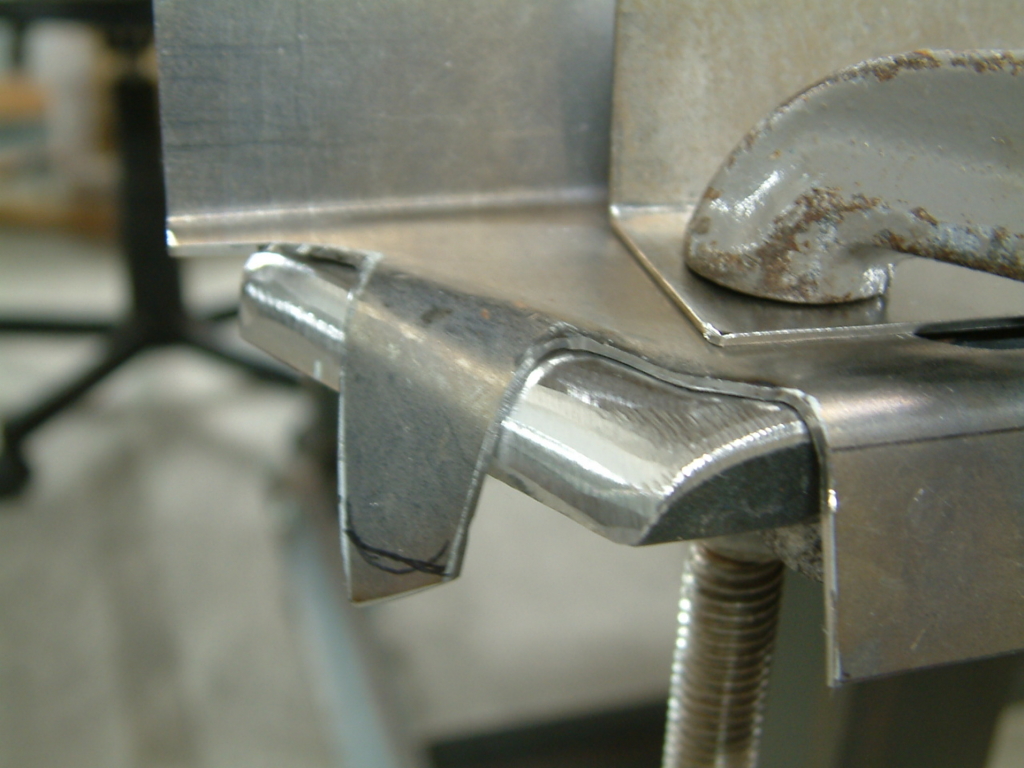

角度を変えて見ると、こんな感じに曲がっている。

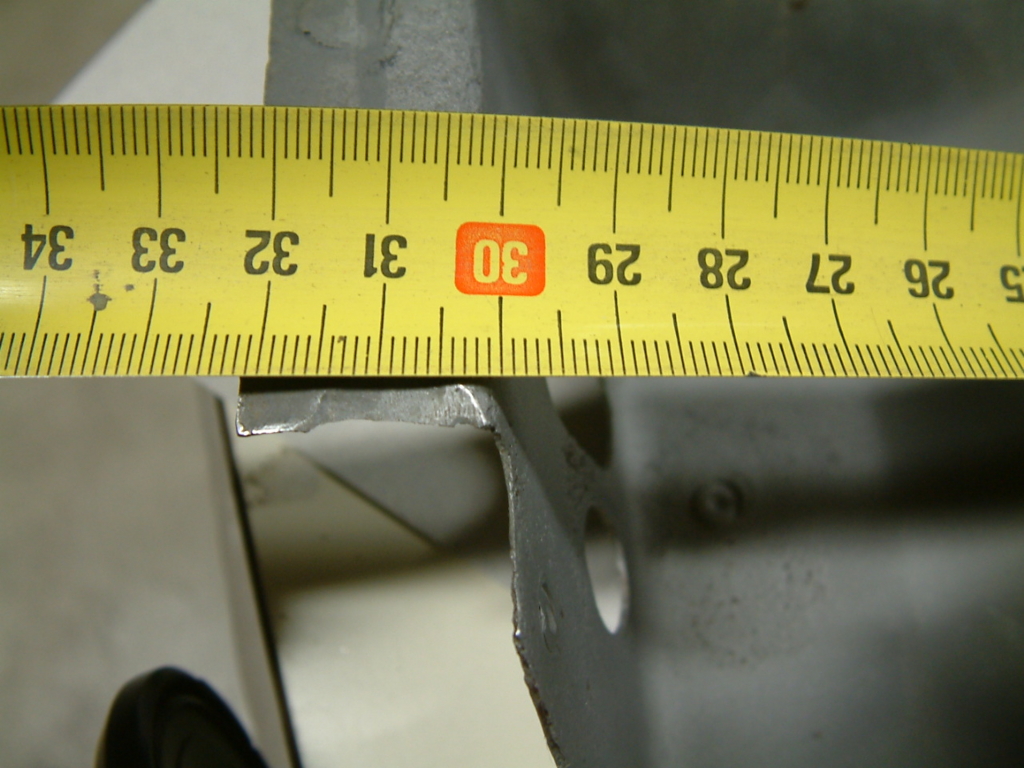

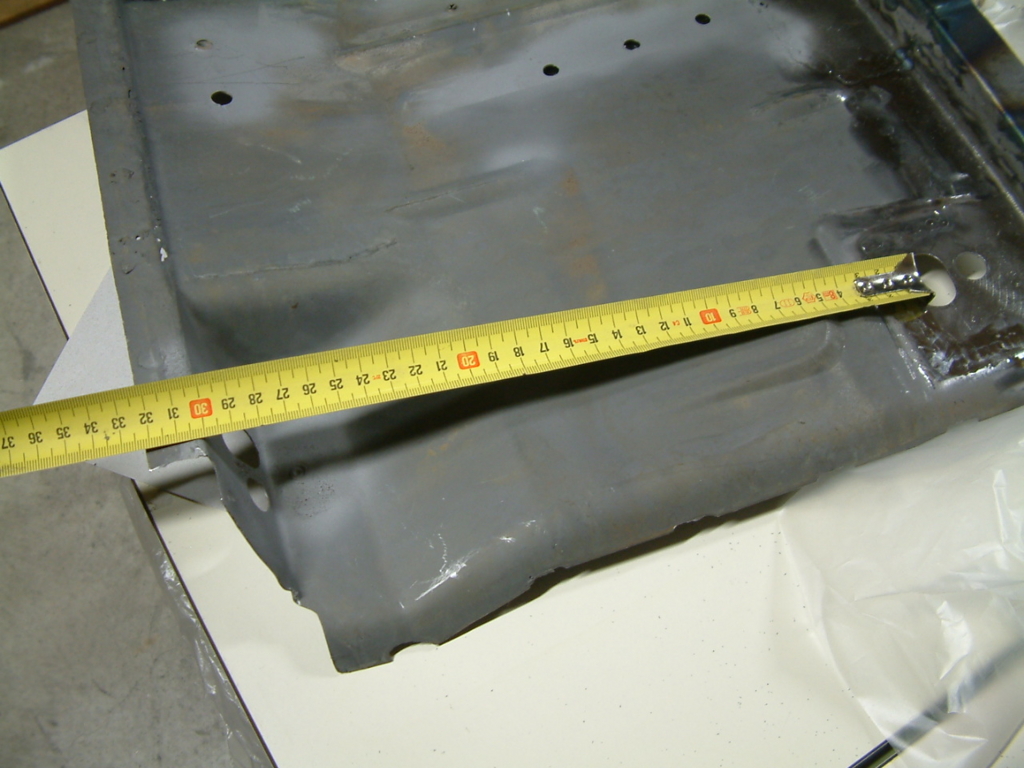

寸法がオリジナルと違わないように測っておく。
前側のボルト穴から300mmだ。

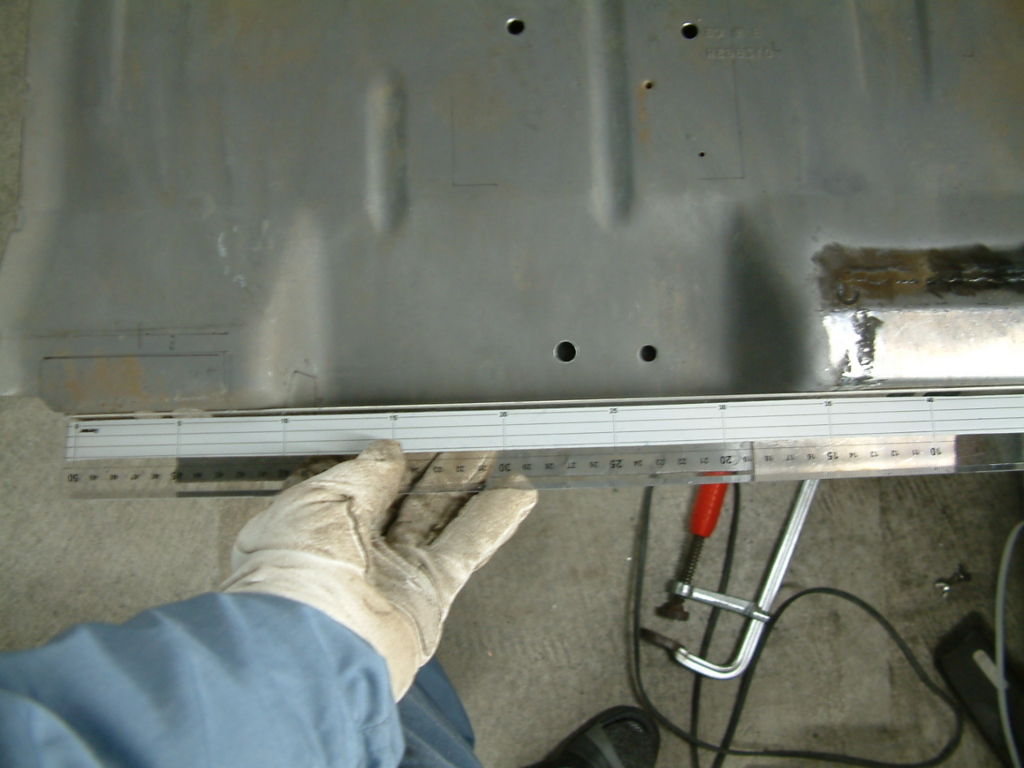

左右の面のラインも見ておく。全てオリジナルの寸法を把握しておくことが重要だ。
ミニルーターでパッチの形状にカット‥、

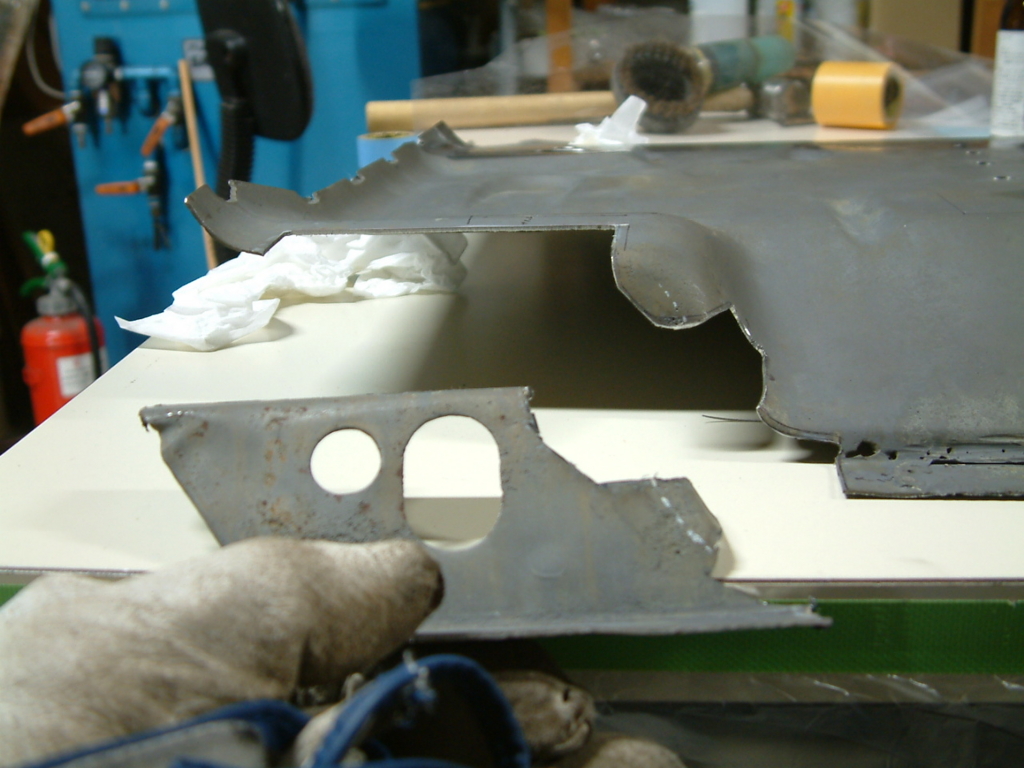

オリジナルを切り取り‥、
パッチを当ててみる。
これから細かく寸法調整をしていく。
