1971 マスタングマッハ1 パワーウィンドウガラスのガタ

こんにちは。



このところ昼間はまだまだ暑いものの夜はずいぶん秋らしくなった。これから僕の大好きな秋が始まる。



さて、きょうはマスタングのパワーウィンドウのお話だ。

僕のマスタングのドアガラスは運転席側も助手席側もガタがあった。ガラスの開け閉めの途中で止めて、ガラスを手でつかんで上下に引っ張ったり押したりしてみると、5~6センチほどガラスが動く。本来の遊びは少しなはずだ。

ウインドウレギュレーターのリンクのガタかと思って東和自動車さんに聞くと、

「神谷君、そりゃあモーターのトルクピンが潰れとるんだわ。いっぺん、モーターを分解してみやぁ。」



これがオリジナルのパワーウィンドウモーターだ。右下にあるギヤでレギュレターのアームを上下するのだ。このギヤのカバーを外してみる。

f:id:mikawakougei:20160912045655j:plain



真っ黒なグリスに混じってなにやら固形物がある。

f:id:mikawakougei:20160912050031j:plain



ギヤを抜いてみると中にはおむすび型の空洞があって、破片のようなものがいくつもある。

f:id:mikawakougei:20160912050251j:plain

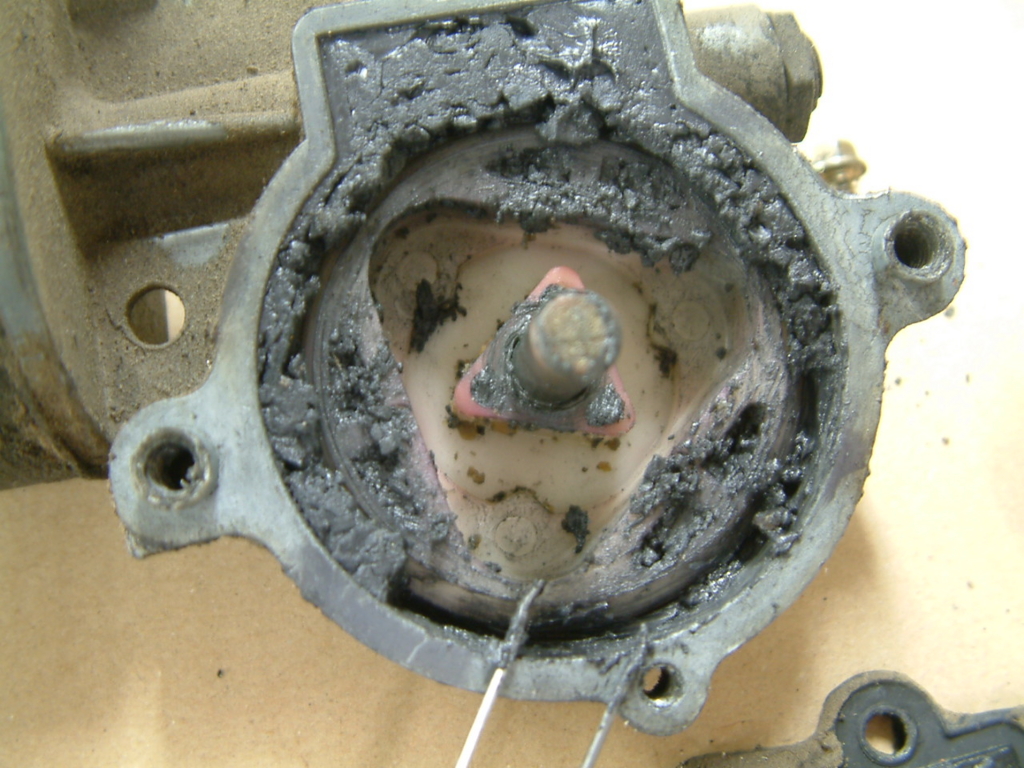

これらも掻きだして全て取り出してみよう。

f:id:mikawakougei:20160912050509j:plain

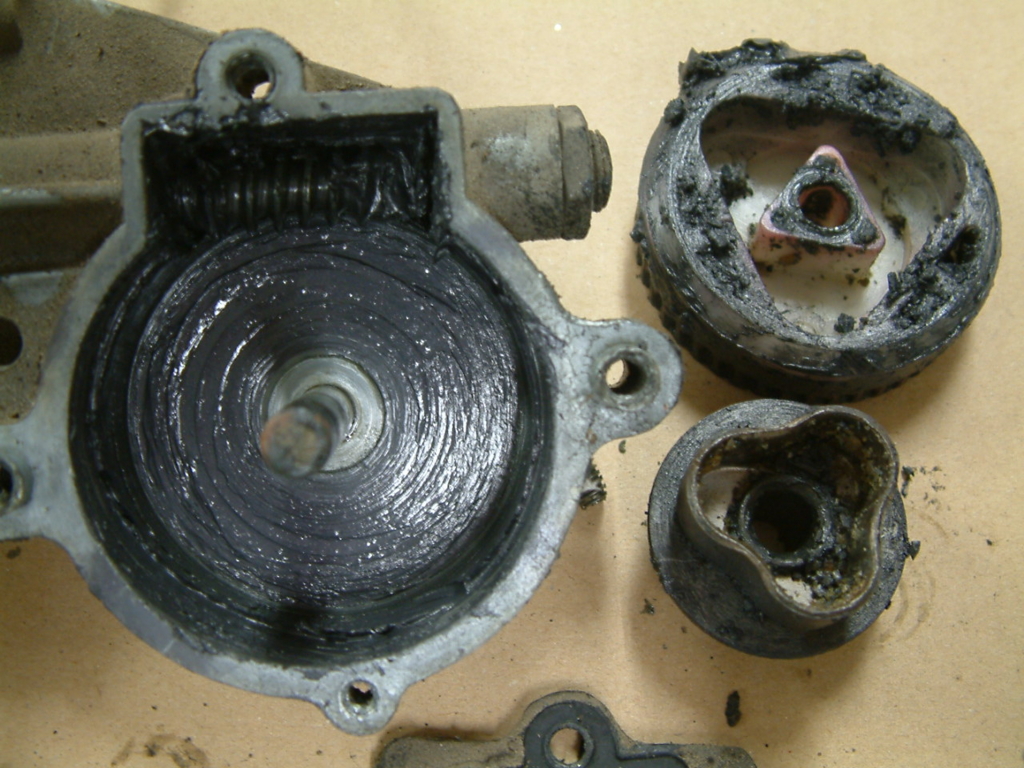

丸いカップのようなものが出てきた(右上)。その下はギヤの裏側だ。カップとギヤの裏側を組み立てると円形の空間が3つ出来る。そこに何やら入っていたのだ。

f:id:mikawakougei:20160912050600j:plain



その何かは粉々に砕けてしまっているが、それがトルクピンなのだ。

f:id:mikawakougei:20160912051036j:plain



トルクピンはこんな円筒形のプラスチックだ。

f:id:mikawakougei:20160912051205j:plain

このパーツでモーターのトルクを伝達するわけだ。よってトルクピンってか?



これを交換すればカップとギヤの隙間が無くなってガタは無くなるはずだ。
