1971 マスタングマッハ1 右クォーターポスト裏板修復2

マスタング レストア

こんにちは。



前回に続き裏板の修復をする。今回は裏板正面の広い部分。

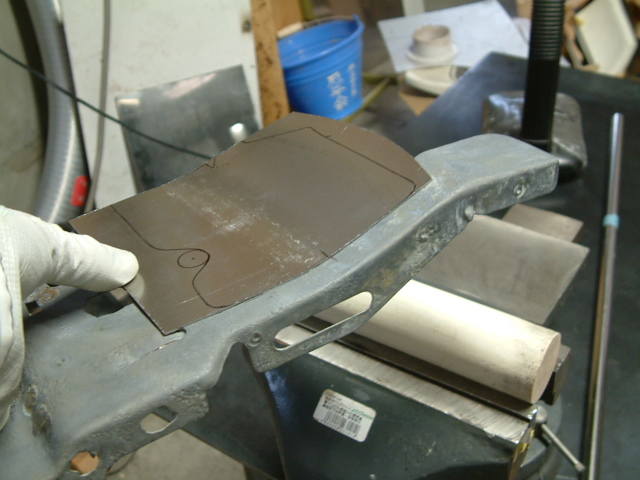

まずはパッチの形を決める。

f:id:mikawakougei:20161210031454j:plain



丸棒を当て金にしてR曲げをする。スリットがあるのは3次曲面だからである。

f:id:mikawakougei:20161210031559j:plain



酷いクレーターのショルダー部分。サンドブラストで錆の塊を除去すると地金はこのありさまだ。

f:id:mikawakougei:20161210031954j:plain



先人の下手な修理で変形した中央部を切り取ってオリジナルの曲面を正確にコピーする。

f:id:mikawakougei:20161210032600j:plain



パッチの形状に合わせてオリジナルをカット。合わせてみる。

f:id:mikawakougei:20161210033035j:plain

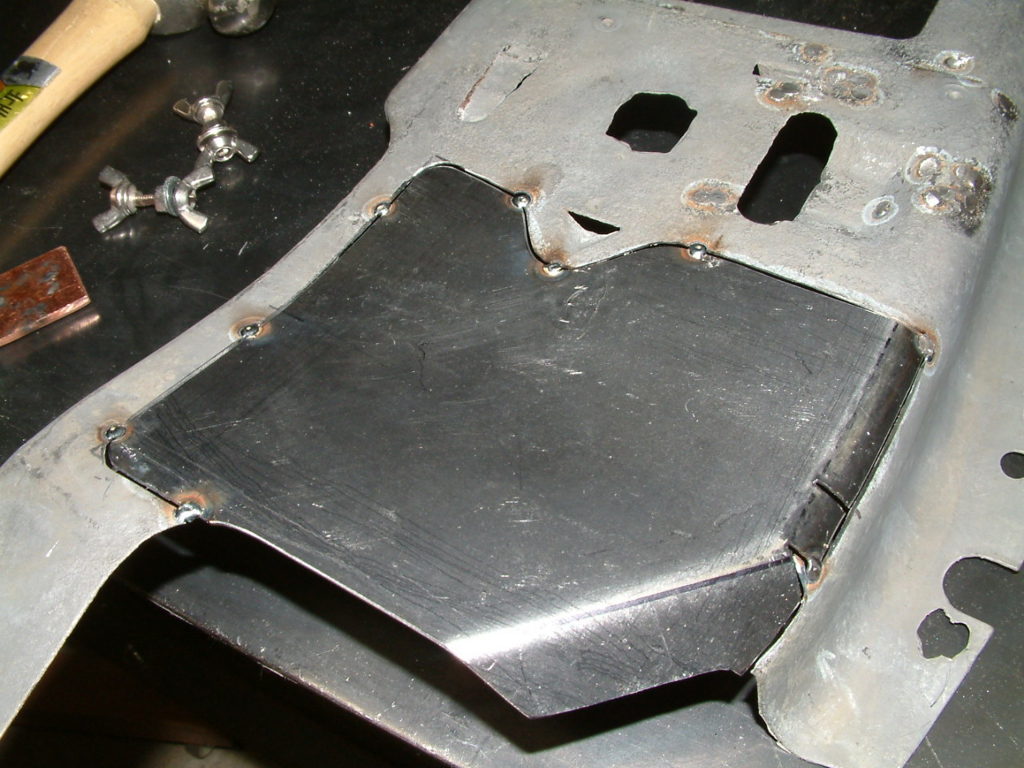

タック(点)溶接で位置決め。

f:id:mikawakougei:20161210033223j:plain

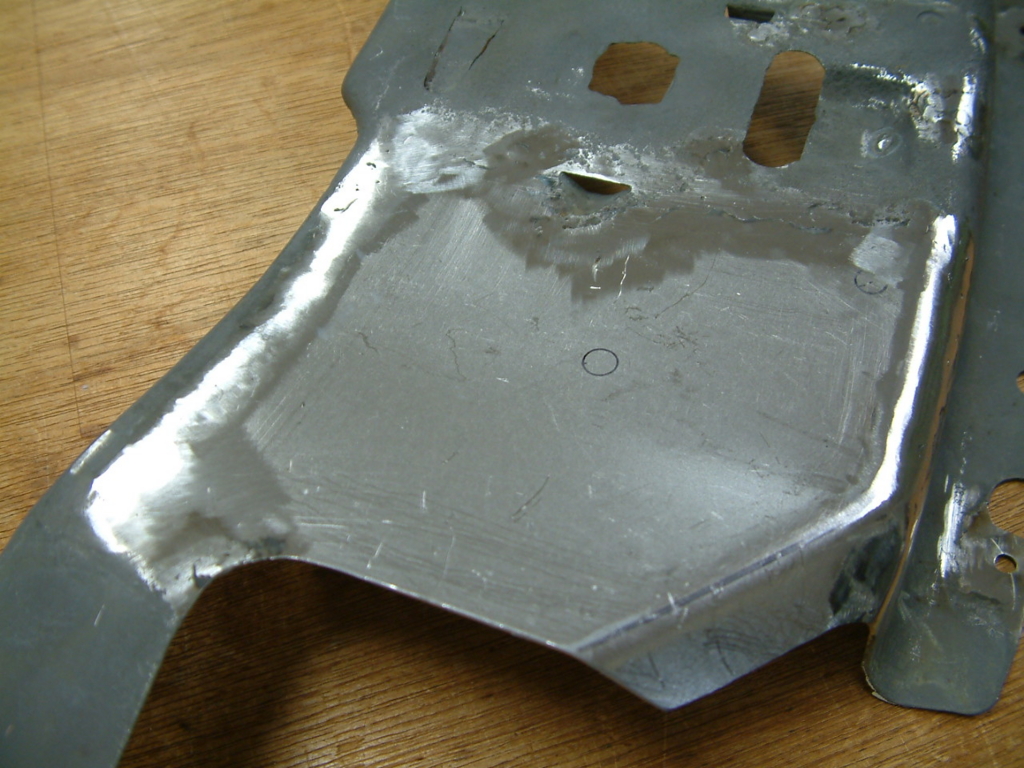

シーム溶接後、サンダー掛け。

f:id:mikawakougei:20161210033509j:plain

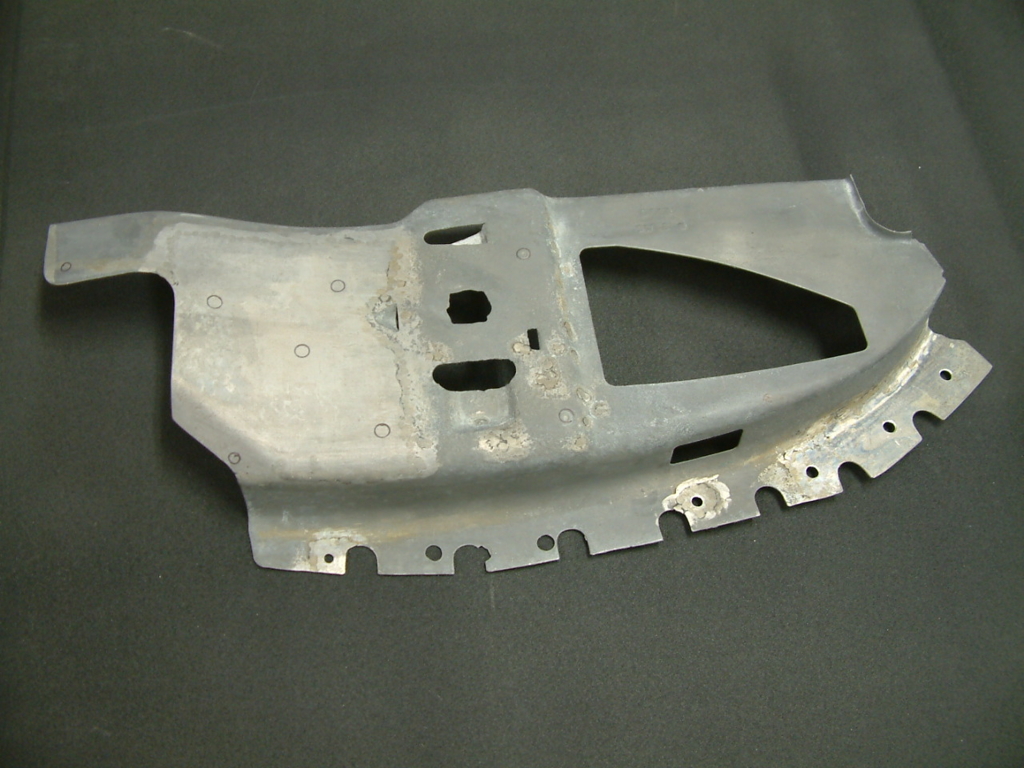

修復完了。表面。

f:id:mikawakougei:20161210034037j:plain



裏面。クレーターは溶接肉盛りで埋めた。

f:id:mikawakougei:20161210034154j:plain



次は錆止め処理をする。
