1971 マスタングマッハ1 左クォーターポスト裏板5

こんにちは。



まだ完成していない裏板の上半分を作る。

サイドの曲線部分の溶接接合、磨きが完了。

f:id:mikawakougei:20170516031820j:plain

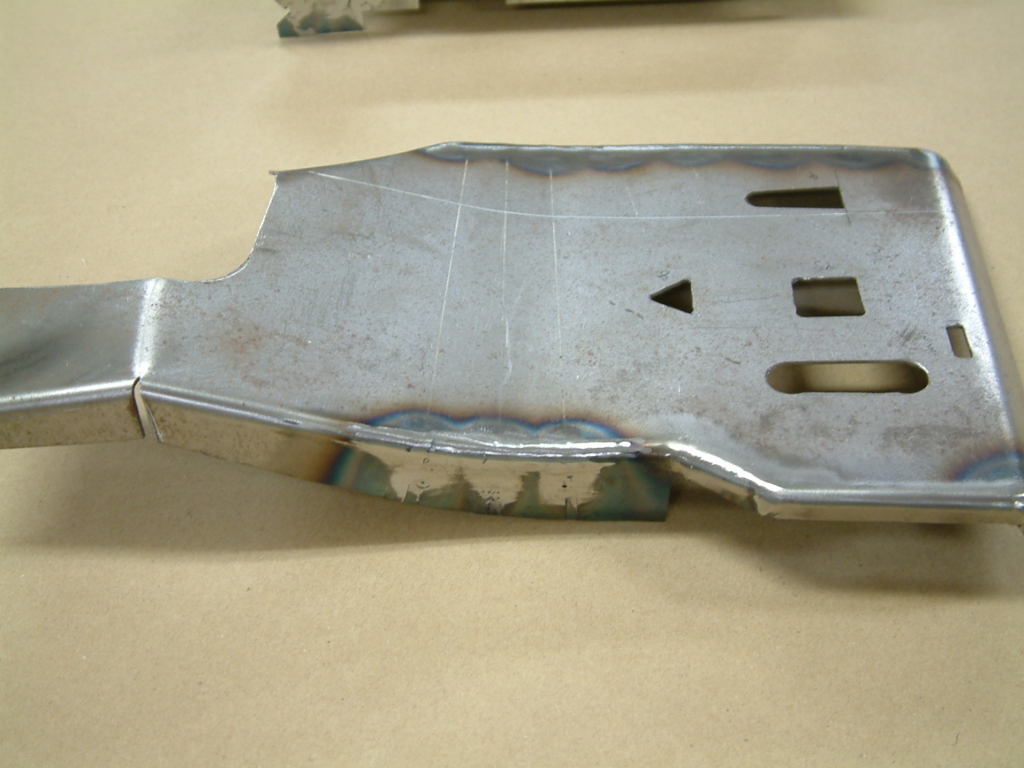

反対面。

f:id:mikawakougei:20170516032256j:plain

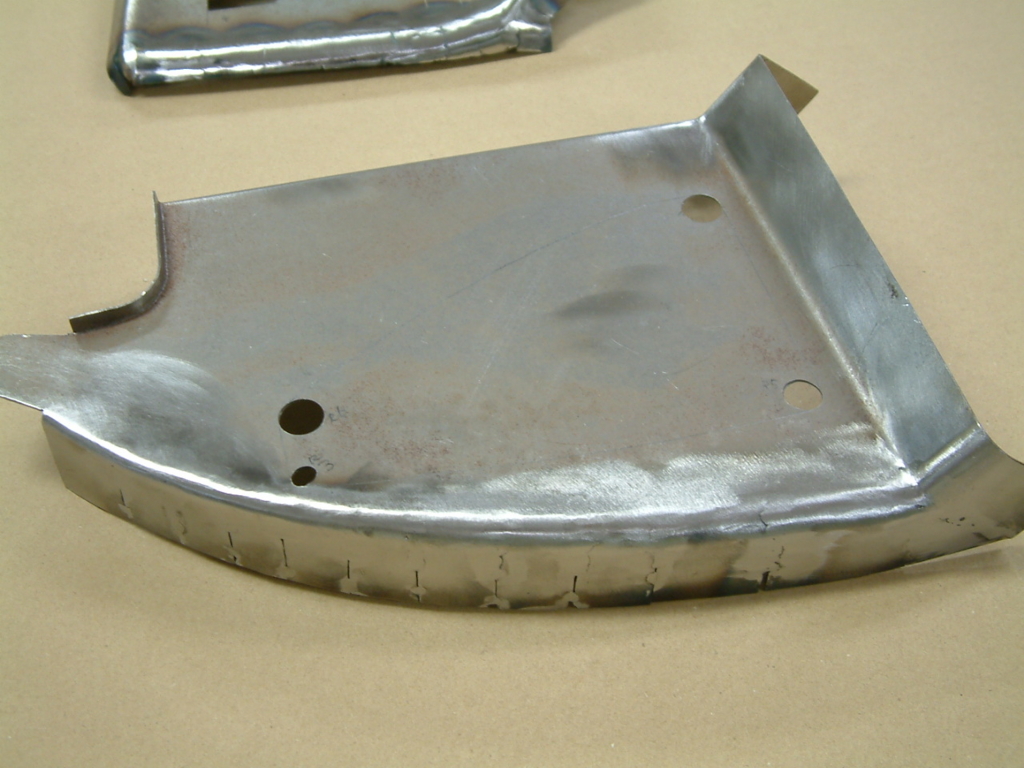

下半分。

f:id:mikawakougei:20170516032640j:plain

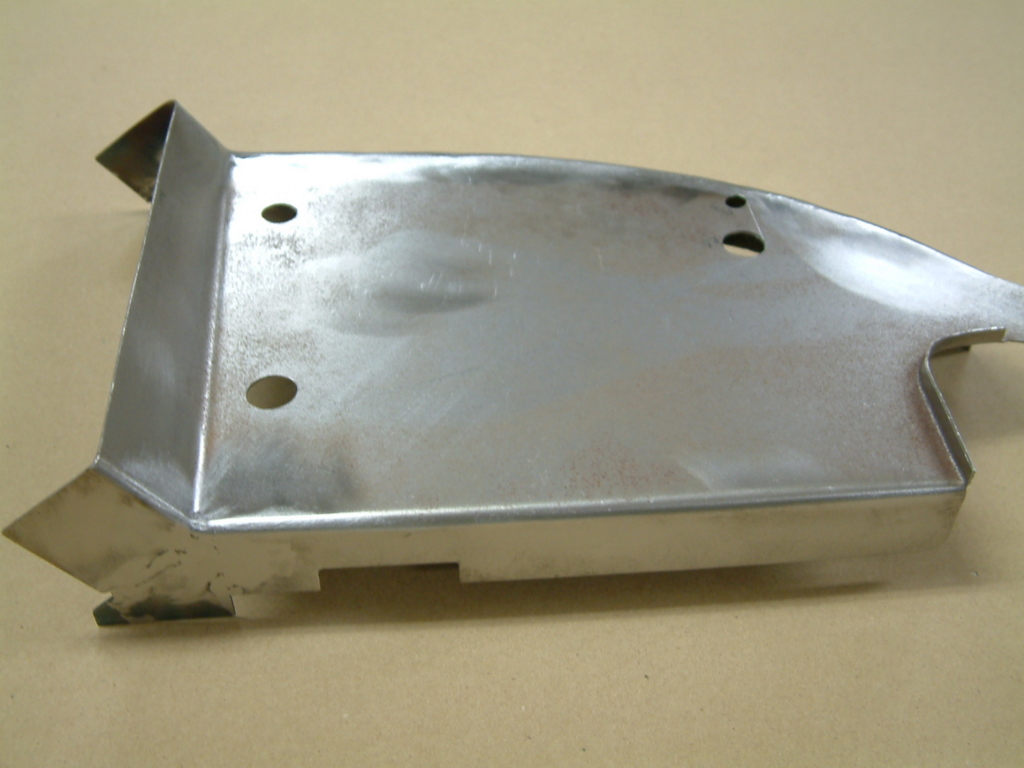

反対面。ガラリ穴はいつでも明けられる。明けるのは最後だ。

f:id:mikawakougei:20170516041407j:plain



裏板上部の曲がり部分。ちょっと曲げすぎた。が、これは簡単に直せる。

f:id:mikawakougei:20170516041951j:plain



上部の作り方を変更する。この方が角度がしっかり出せて仕上げもしやすいと考えた。

オリジナルから形をとる。

f:id:mikawakougei:20170516042402j:plain

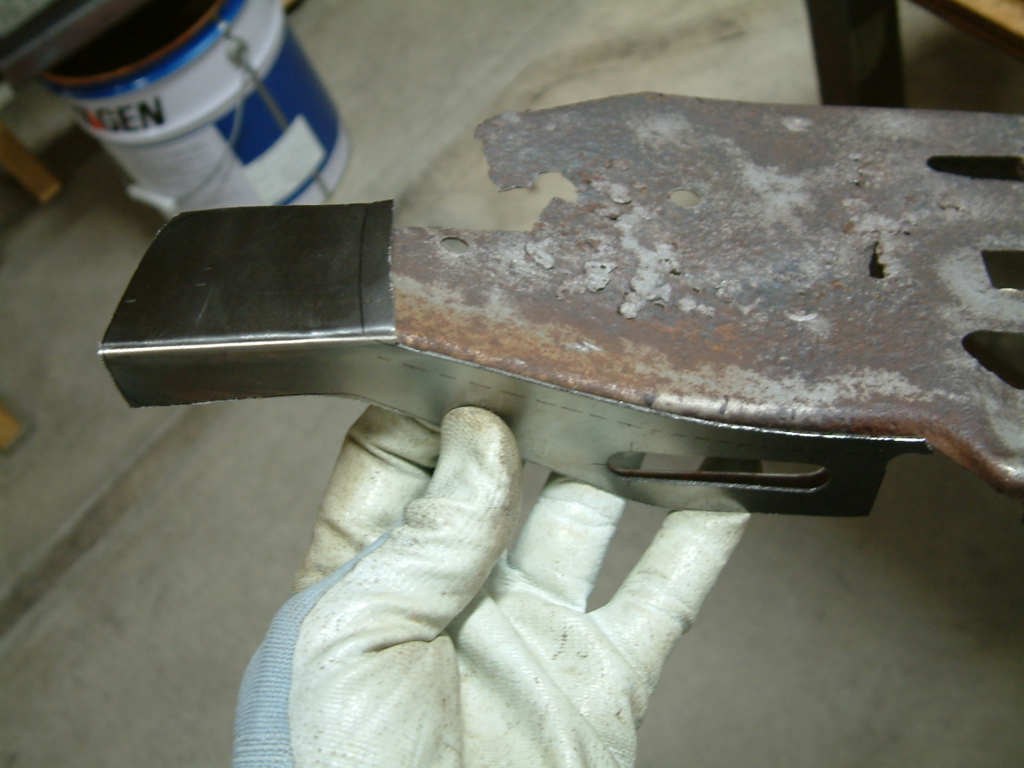

出来たのがこちら。

f:id:mikawakougei:20170516042918j:plain



カーブのある曲げ。金型を作って曲げる。

f:id:mikawakougei:20170516043044j:plain

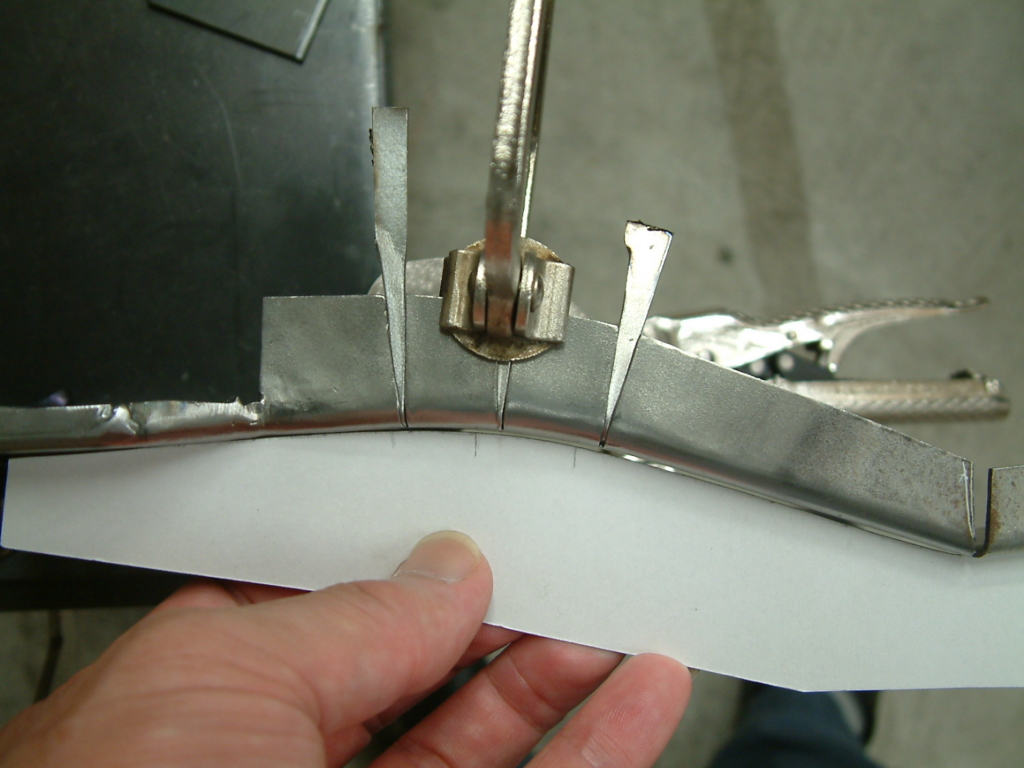

上半分の左側面を作る。折り曲げて開いたすき間にくさび型の板を挟む。

f:id:mikawakougei:20170516043222j:plain



反り面のカーブ。オリジナルから採った曲面型を当てながら溶接していった。

f:id:mikawakougei:20170516041630j:plain

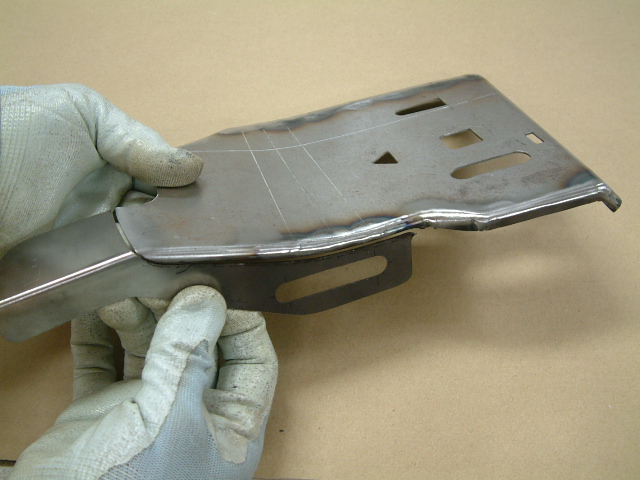

折角溶接して作った面をRを残して惜しげもなく切り取る。そこへさっき作ったパーツを溶接するのだ。

f:id:mikawakougei:20170516044050j:plain



次は側板を作る。
