1971 マスタングマッハ1 デッキショルダーの修復3

こんにちは。



円形出っ張りの型作りはちょっと置いておいて、今回はウエザーストリップの溝部にあるへこみの型を作る。

これが前回ご指摘いただいた溝に入った雨水を排出するための溝だろう。 左側はその溝が崩れているため右の溝で型を取る。

f:id:mikawakougei:20170821035105j:plain

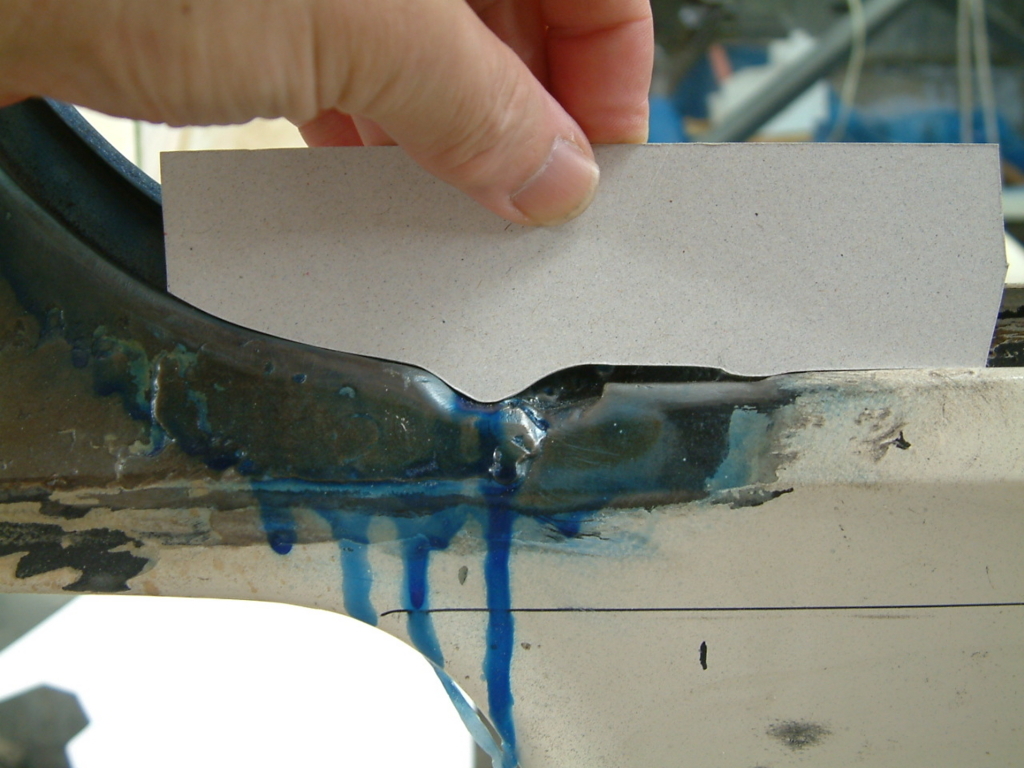

左側に当ててみるとこんな感じだ。

f:id:mikawakougei:20170821035247j:plain



フラットバーを溶接して型の素材を作り、へこみの部分をサンダーで削る。

f:id:mikawakougei:20170821035451j:plain



型の上に鉄板を置き、押さえ金でクランプする。

f:id:mikawakougei:20170821035654j:plain



へこみ部分は丸棒を使って叩く。

f:id:mikawakougei:20170821035759j:plain

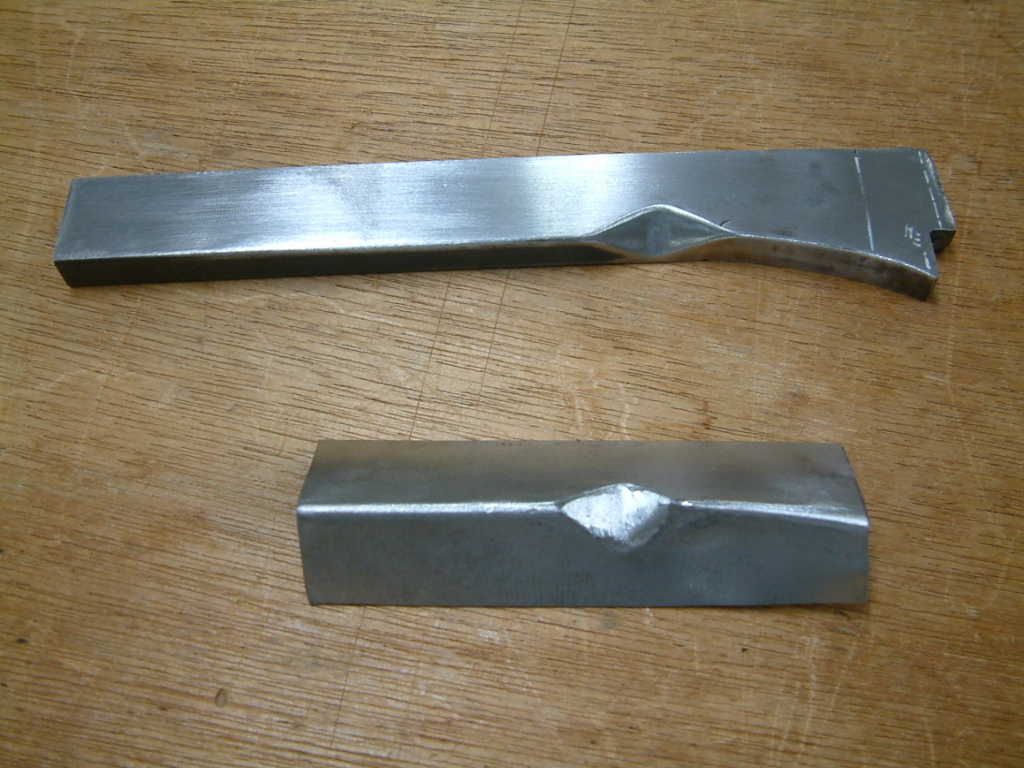

出来上がったのがこちら。下がパッチで上が金型。

f:id:mikawakougei:20170821035913j:plain

f:id:mikawakougei:20170821040004j:plain

f:id:mikawakougei:20170821040035j:plain

f:id:mikawakougei:20170821040056j:plain



うまく曲がったと思うよ。
