1971 マスタングマッハ1 デッキショルダーの修復10

こんにちは。



前回までにデッキショルダーの上部パーツを作ってきた。今回、それをオリジナルに取り付ける。

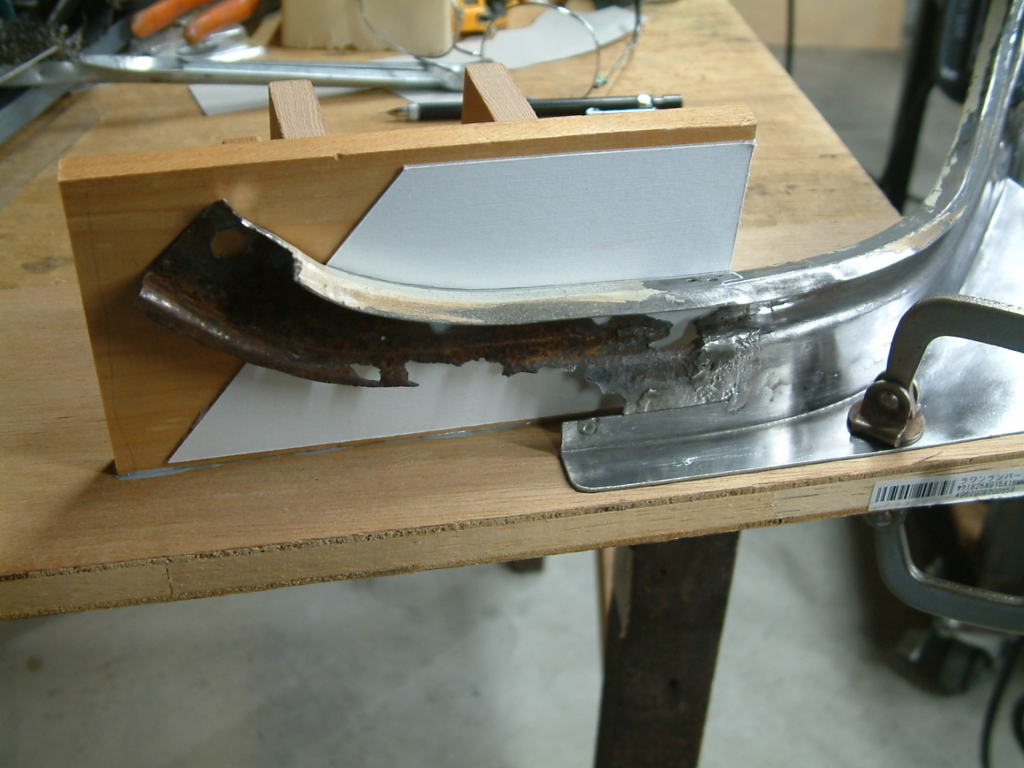

まず、オリジナルと形状を正確に合わせるために木型を作った。 ここにオリジナルの形状を写し取る。

f:id:mikawakougei:20170927025424j:plain



上から見る。

f:id:mikawakougei:20170927025605j:plain



木型に厚紙が貼ってあるが、これはオリジナルに1ミリの段差が付けられているからだ。ここは鉄板の重なり部になる。

f:id:mikawakougei:20170927025704j:plain

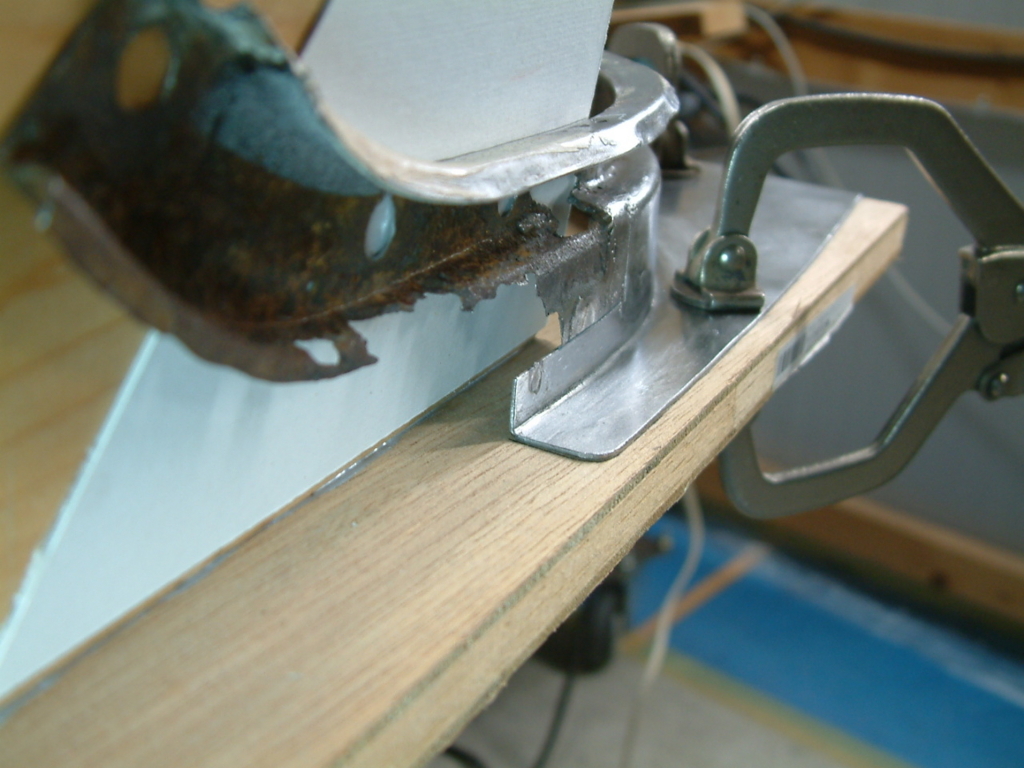

単なるカーブではなく、3次元形状であることが分かる。

f:id:mikawakougei:20170927025934j:plain

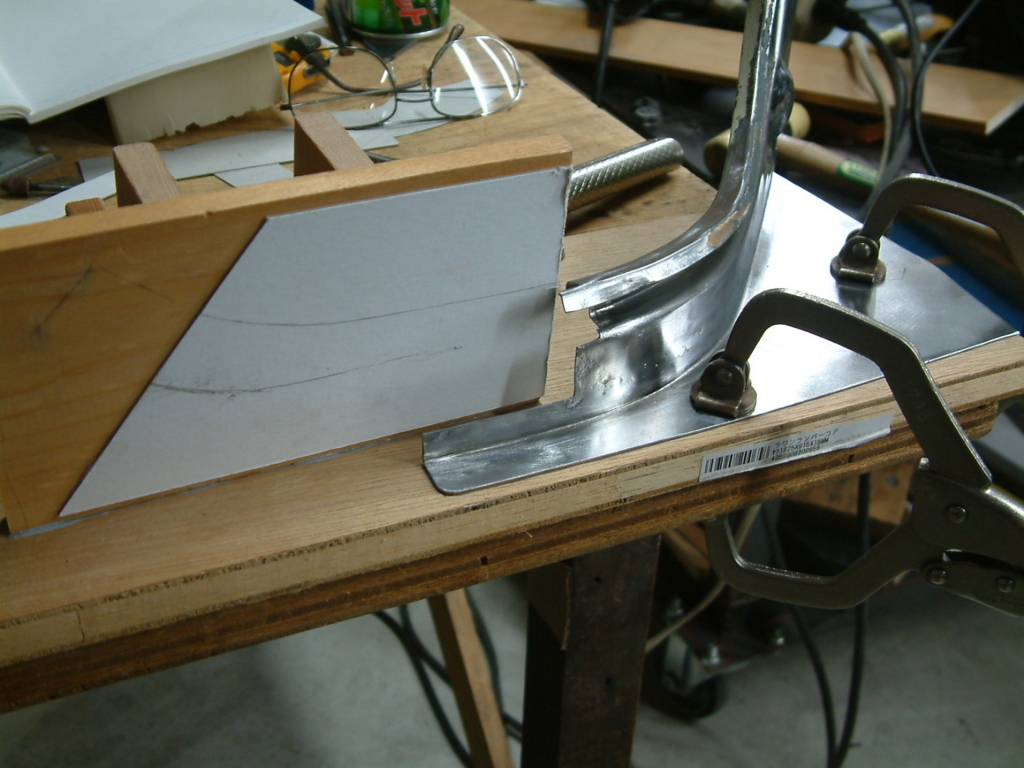

オリジナルを切り取る。木型に形状が写し取られている。

f:id:mikawakougei:20170927030310j:plain



オリジナルとの接合部分は微調整できるよう、切り込みを入れて曲げやすくしてある。

f:id:mikawakougei:20170927030439j:plain

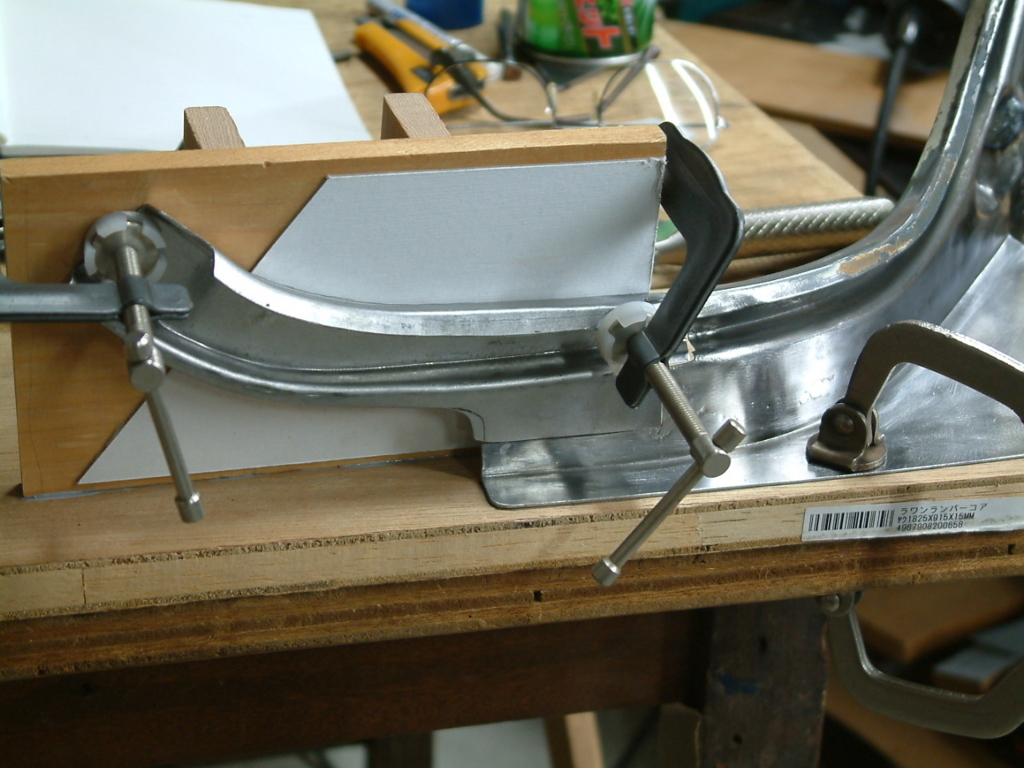

新規パーツをあてがう。

f:id:mikawakougei:20170927030642j:plain

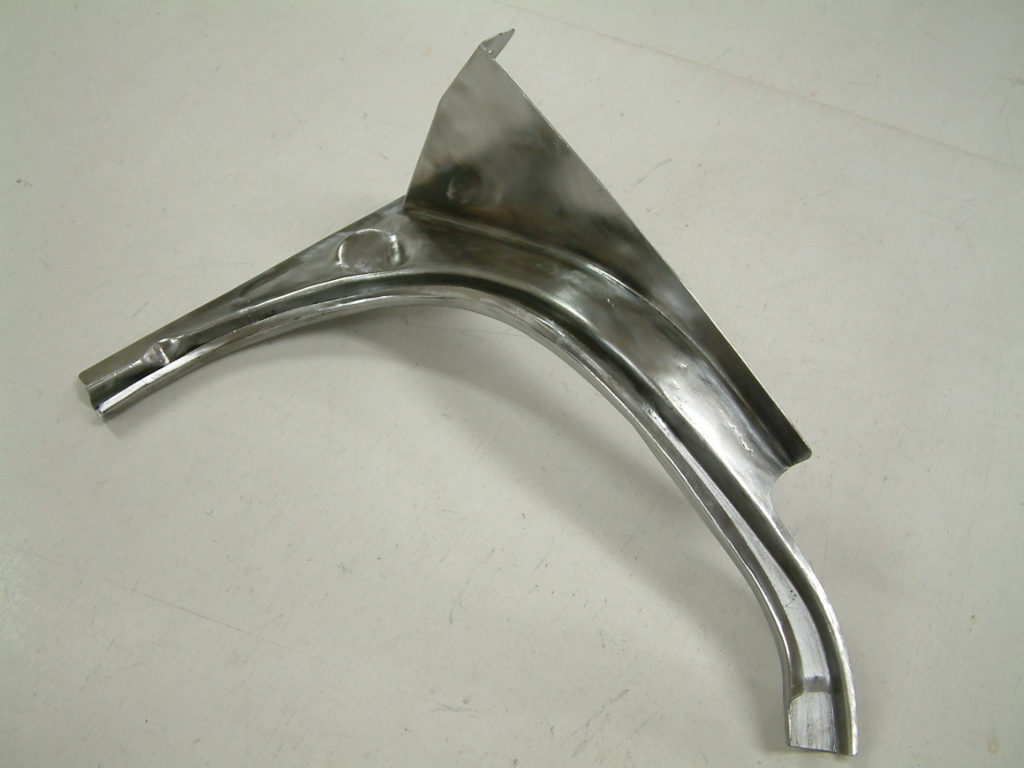

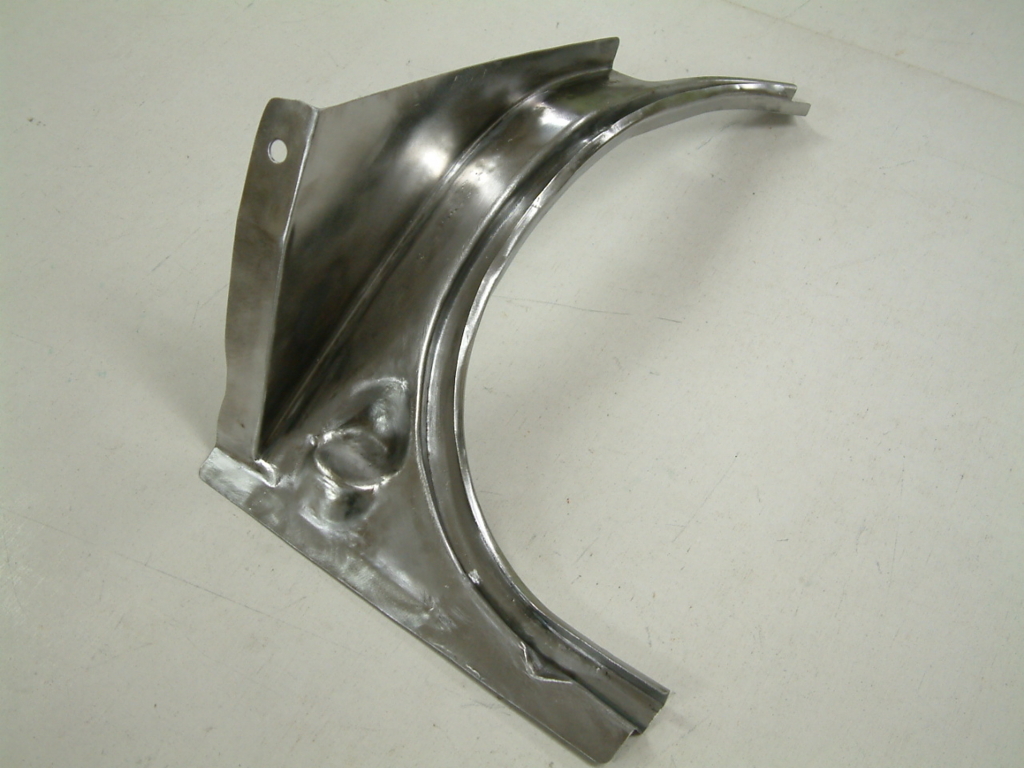

溶接、サンダー仕上げで板金作業は完了だ。

f:id:mikawakougei:20170927031155j:plain

f:id:mikawakougei:20170927031429j:plain

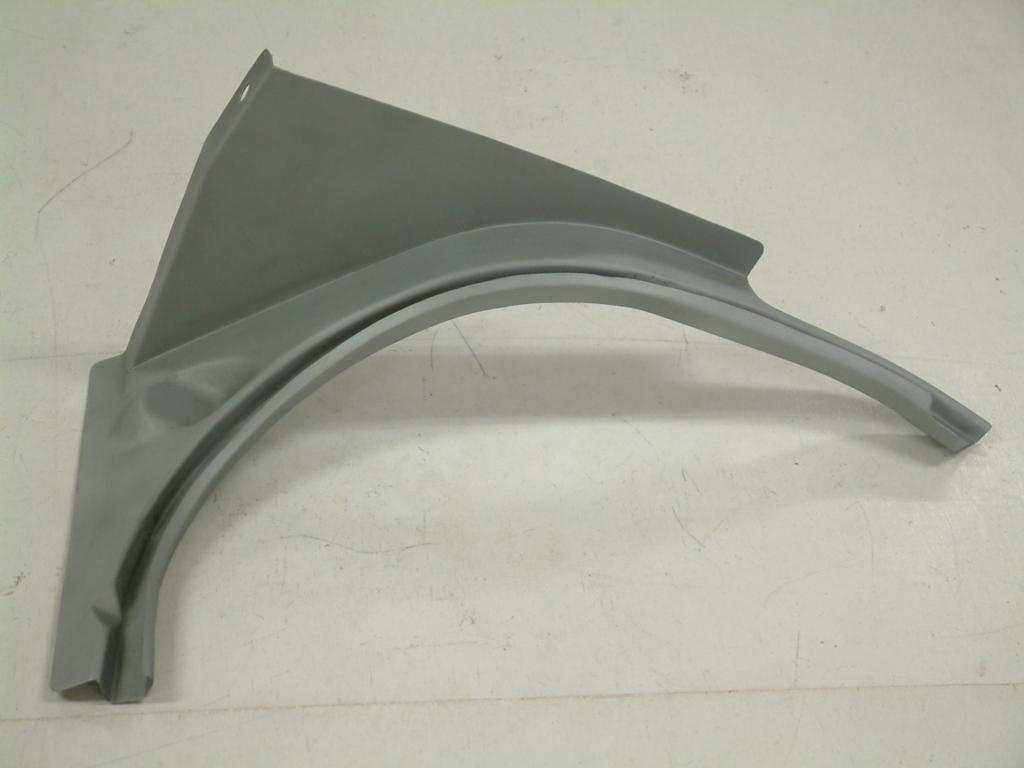

塗料の密着向上のためサンドブラストで鉄板表面を荒らす。

f:id:mikawakougei:20170927031541j:plain

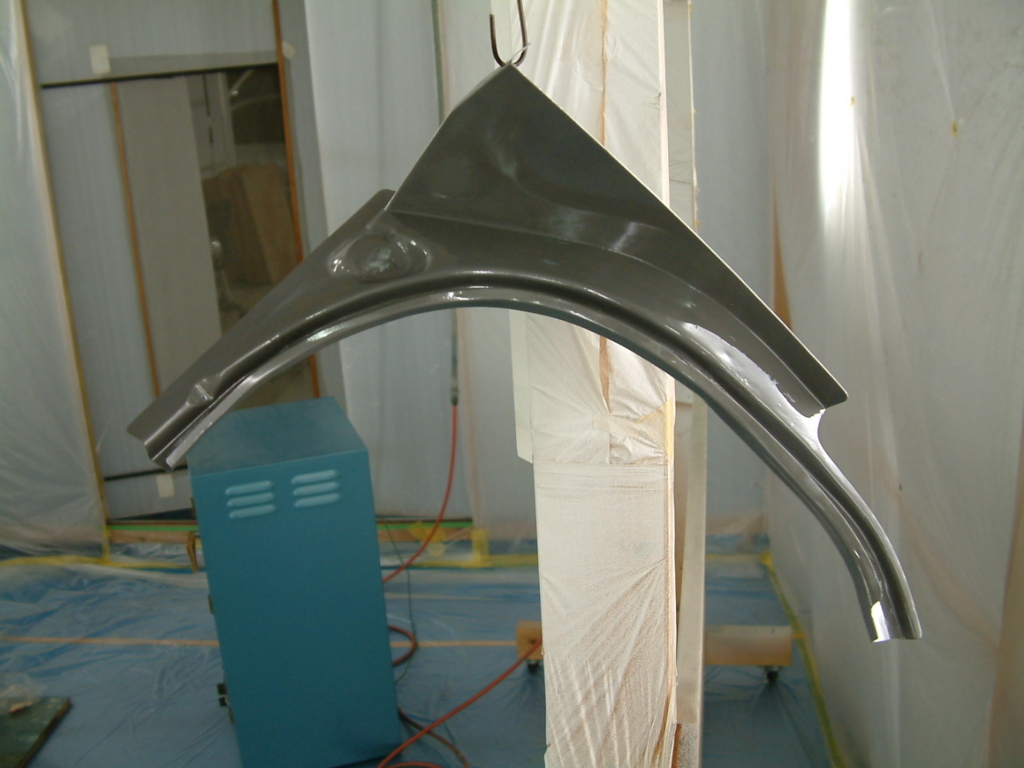

密着向上のための「必殺錆封じ」の塗布。

f:id:mikawakougei:20170927031706j:plain

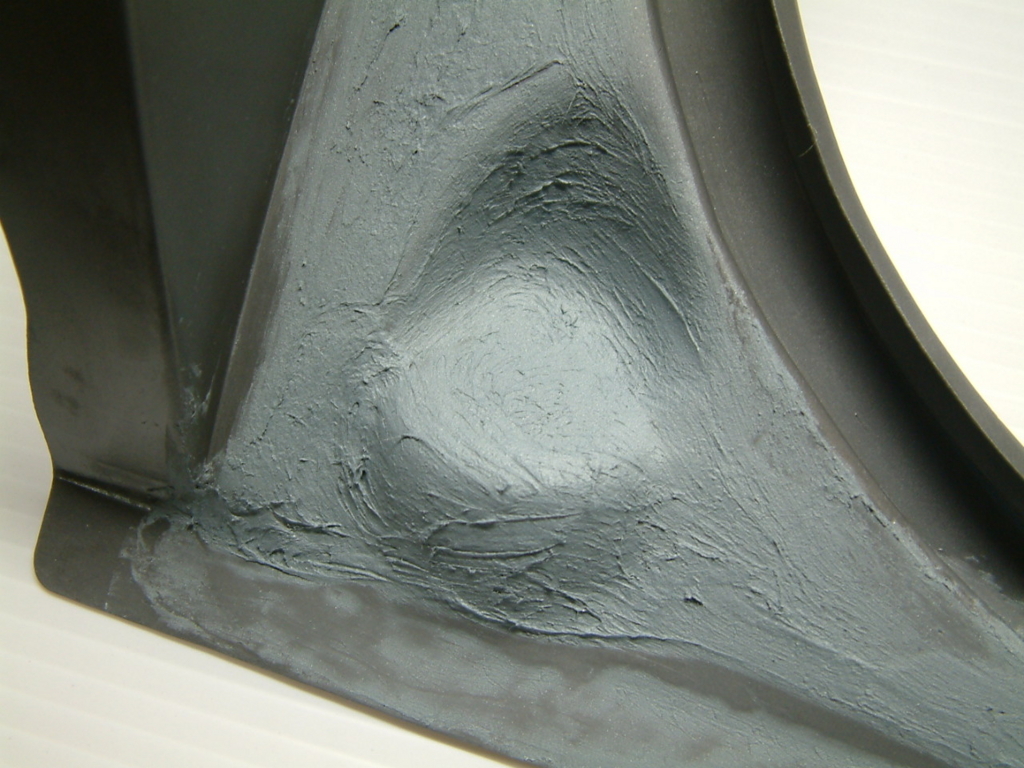

溶接のでこぼこを修正するためにパテを塗る。パテはアルミパテ。

f:id:mikawakougei:20170927032143j:plain

f:id:mikawakougei:20170927032227j:plain

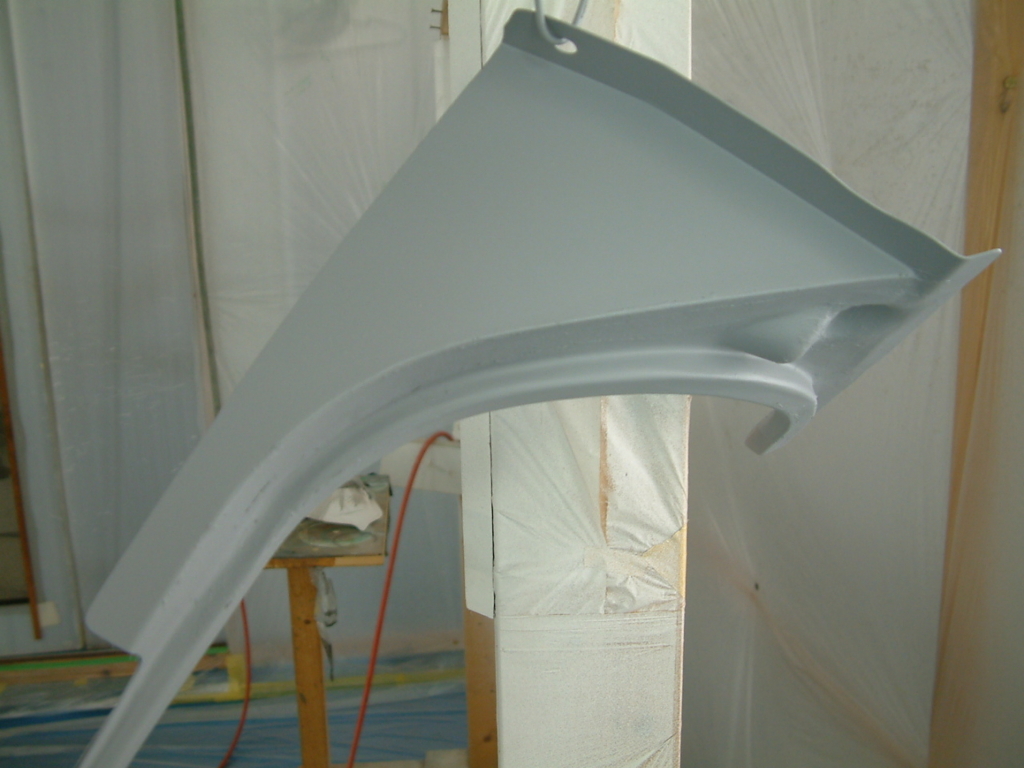

「必殺錆封じ」が完全乾燥する前にプラサフも塗っておく。

f:id:mikawakougei:20170927032338j:plain

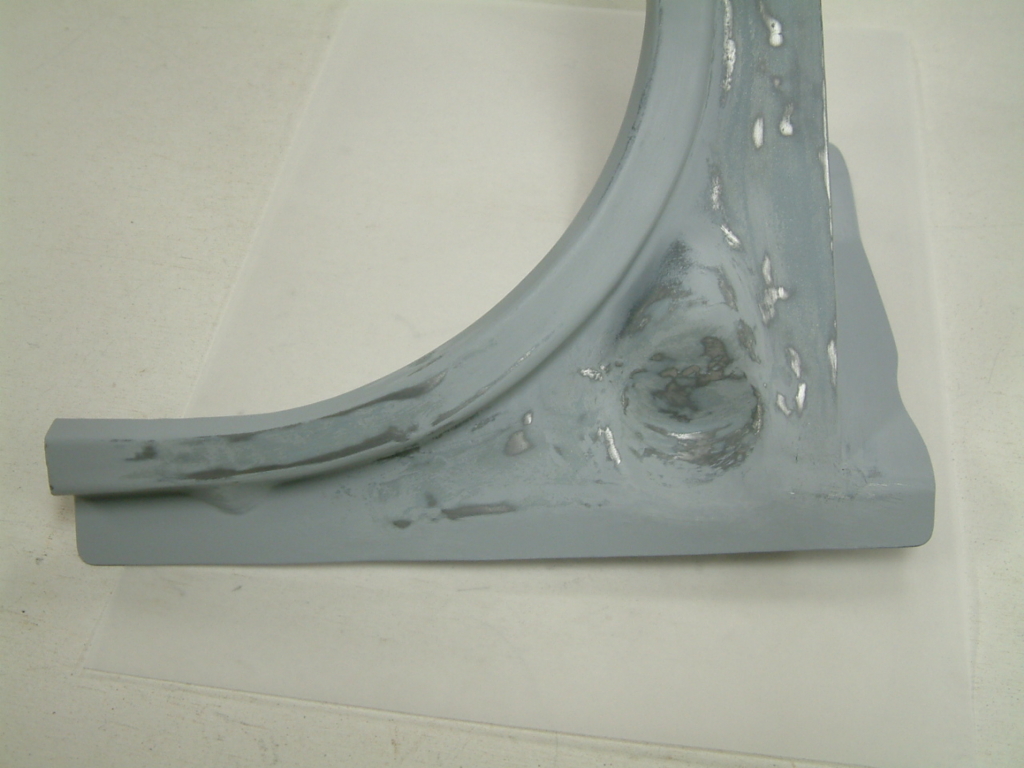

パテが硬化したところでパテ磨きをする。

f:id:mikawakougei:20170927032510j:plain

f:id:mikawakougei:20170927032550j:plain

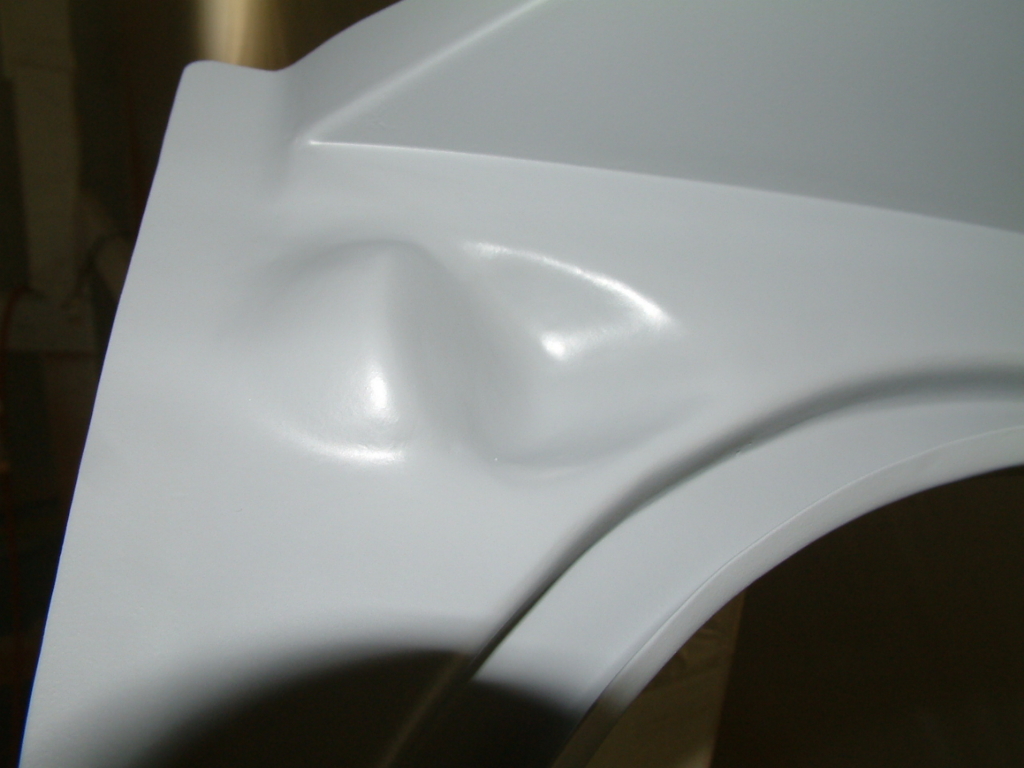

パテ磨きが完了したところで仕上げのプラサフを塗る。プラサフはDP40だ。

f:id:mikawakougei:20170927032724j:plain

f:id:mikawakougei:20170927032823j:plain





完璧だね。(笑)
