踏切遮断機の取付け開始

こんにちは。



踏切警報機が既定の数揃ったところで遮断機のムーブメントとバーとのリンクを取り付けていく。

ムーブメントの取付けはジオラマベース(ジオラマの地面のこと)の裏側に取り付けるのだが、初めてやってみて、その位置決めに苦労をした。

そこで位置決め用テンプレートを作って遮断バーのリンク穴にあてがい、位置を割り出すことに成功。これなら比較的容易に取り付けられる。

この写真はキャスター付きの根板(車の整備士さんが車の下にもぐる時に使う台車の事)を自作してベースの下にもぐり、上を見上げたもの。

ベースの裏側には電子機器の基盤がいっぱいある。

f:id:mikawakougei:20190908032409j:plain



次にムーブメントと遮断バーを連結するリンクを取り付けるのだが、これがチョーやりにくい。

連結する相手が見えないので手探りだ。警報機は取り付けてない方が作業しやすい。

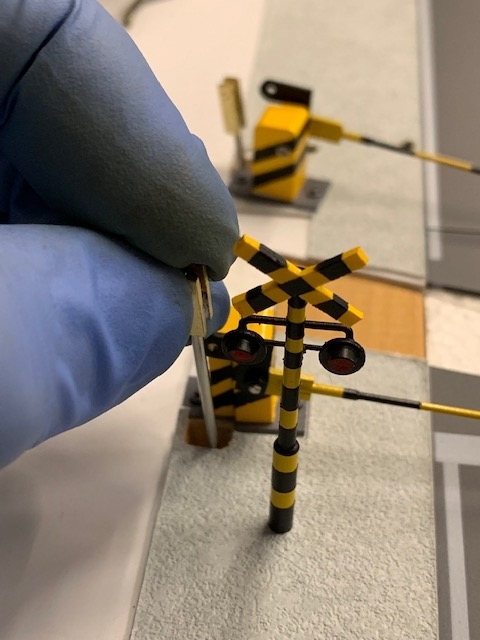

f:id:mikawakougei:20190908033325j:plain



やっとの思いでリンクが相手に当たっても、相手のナットが回転して逃げてしまうことがある。ホントに厄介だ。

f:id:mikawakougei:20190908034201j:plain



これがもし工場だったら、現場の人間に叱られるだろうな。

「おぉい、どえりゃ~やりにくいでいかんわ。おみゃー自分で組み立ててみぃ。」

これは名古屋弁である。



リンクがムーブメントとつながったら遮断バーに連結する。連結は精密ネジを使う。

f:id:mikawakougei:20190908034733j:plain



格闘の末、なんとか取り付けられた。

f:id:mikawakougei:20190908035002j:plain



ためしに電源を投入してみる。

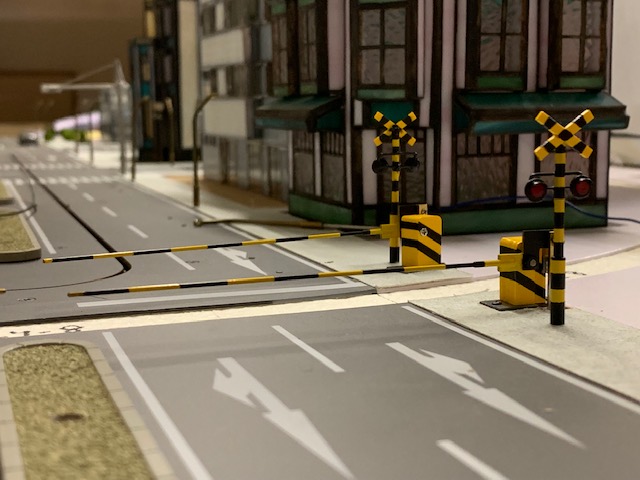

f:id:mikawakougei:20190908035103j:plain



設計通り、ちゃんと動いてくれた。



明日からまた取付けの格闘が続く。
