こんにちは。
このところずうっと踏切遮断機の設計をしている。僕は冴えた人間ではないので設計には時間がかかる。
いま悩んでいるのは遮断機のバーとそれを駆動するギヤドモーターのリンクだ。
遮断機のスケールが1/87と小さいのでいろんな部品を極力小さく作らねばならないのだ。
リンクは回転して開閉するバーに連結されているロッド(棒)で、モーターがこの棒を上下させることでバーが開閉する。図面に従って試作開始。
ロッドの長さは約５０ｍｍ。遮断バーの角度を調整するために先端はネジでなければならない。ネジ径は１．７ｍｍ。精密ネジのカテゴリーに入る。
１．７ｍｍネジに５０ｍｍなんて長いのは無いので軸径１．５ｍｍのステンレス棒を溶接することにしたのだ。
まず作らなければならないのが溶接用の位置決め治具だ。アルミアングルとフラットバーを使う。
フラットバーは一辺が面取りしてあって、ここで軸を固定する。
アングルのコーナーにネジとステンレス棒を置く。
ネジと軸をぴったり合わせて先ほどのフラットバーで押さえる。
今回TIG溶接を使う。通常の半自動溶接機ではとても無理だ。
溶接電流はわずか１０アンペア。ほんの一瞬の溶接だ。期待以上にうまく出来た。
マスタングのレストア用に購入したTIG溶接機だが、思わぬところで役に立った。

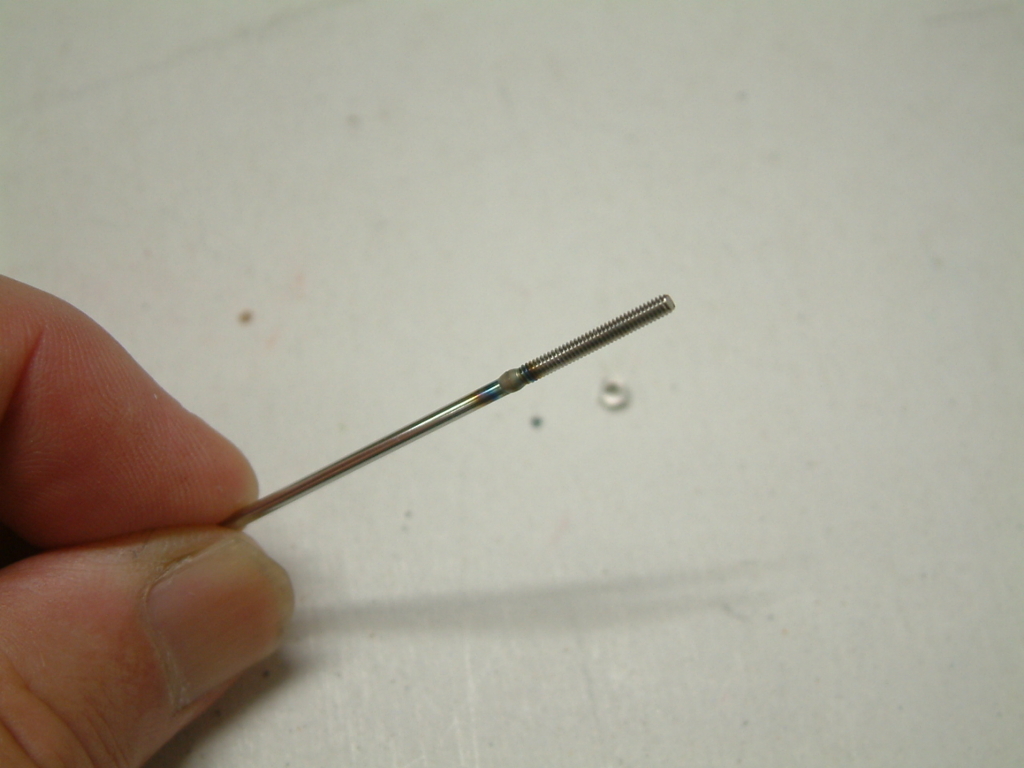

出来上がったリンクの棒。まだ、接続部の取付けが残っている。
精密溶接も出来るようになった。^ ^
