1971 マスタングマッハ1 デッキショルダーの修復1

こんにちは。

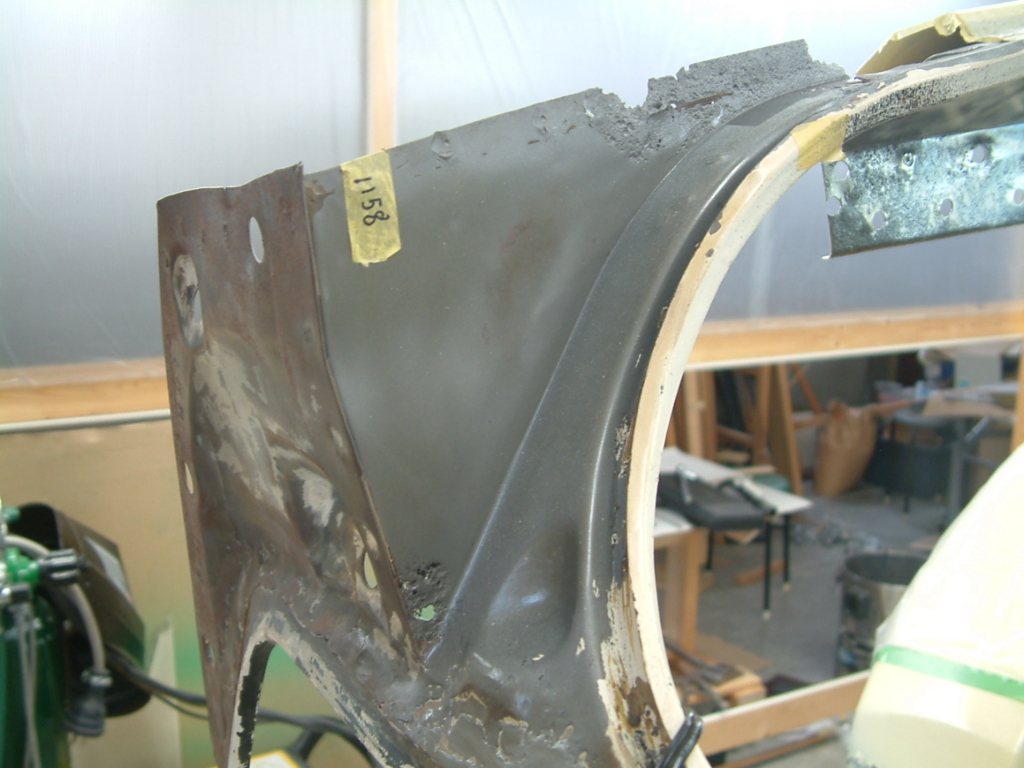

左クォーターパネルを外すとトランクの横の壁、デッキショルダー(正式名称は知りません)に腐食の穴が多数あることが判明。これを修復する。

いつも感じることだが錆は鉄板同士の合わせ面に発生することが多い。上部の腐食はクォーターパネルのリップ(折り曲げ部)と合わさる面だ。

f:id:mikawakougei:20170814010546j:plain

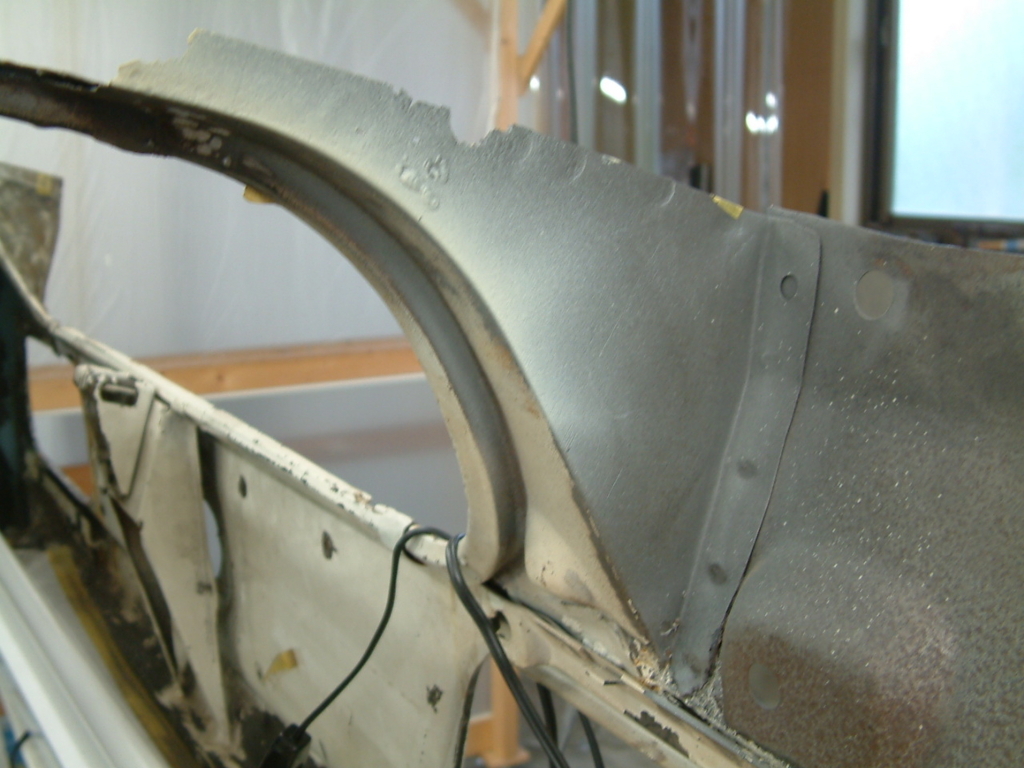

反対面。穴を補修した痕がある。まずはこの面を修復しよう。

f:id:mikawakougei:20170814011010j:plain

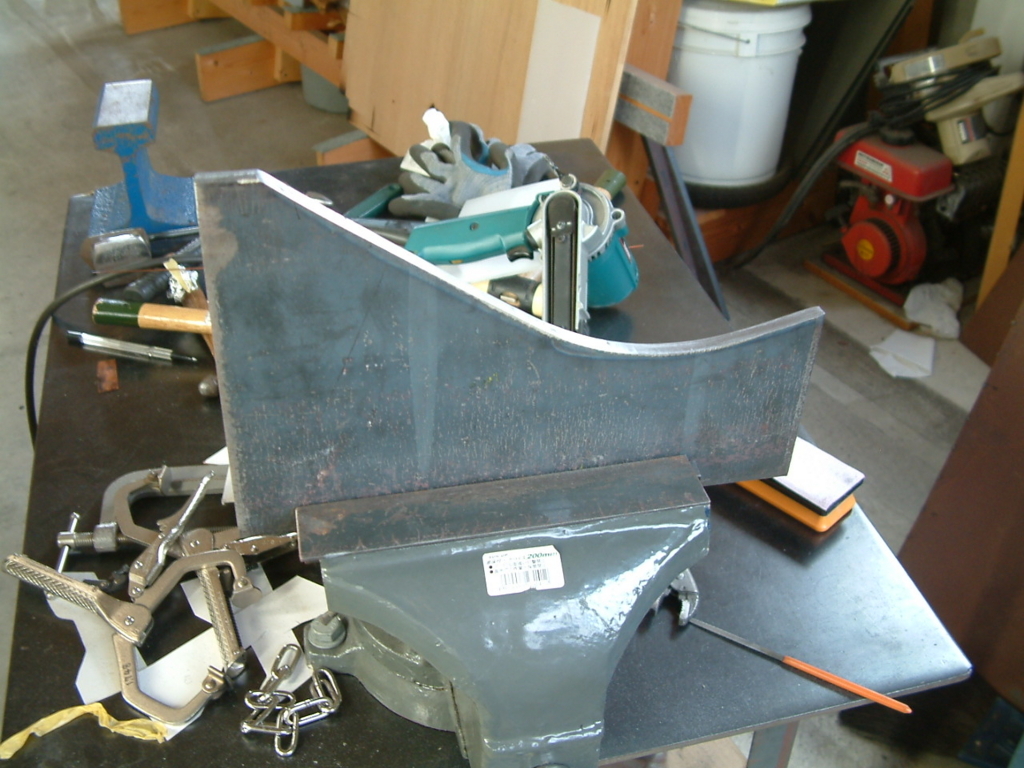

12ミリの鉄板を削って面の型を作る。カーブは正確に再現する。

f:id:mikawakougei:20170814011400j:plain



型に1ミリ厚の鉄板を当ててクランプ。ハンマーでカーブを曲げていく。

f:id:mikawakougei:20170814011546j:plain

f:id:mikawakougei:20170814011730j:plain

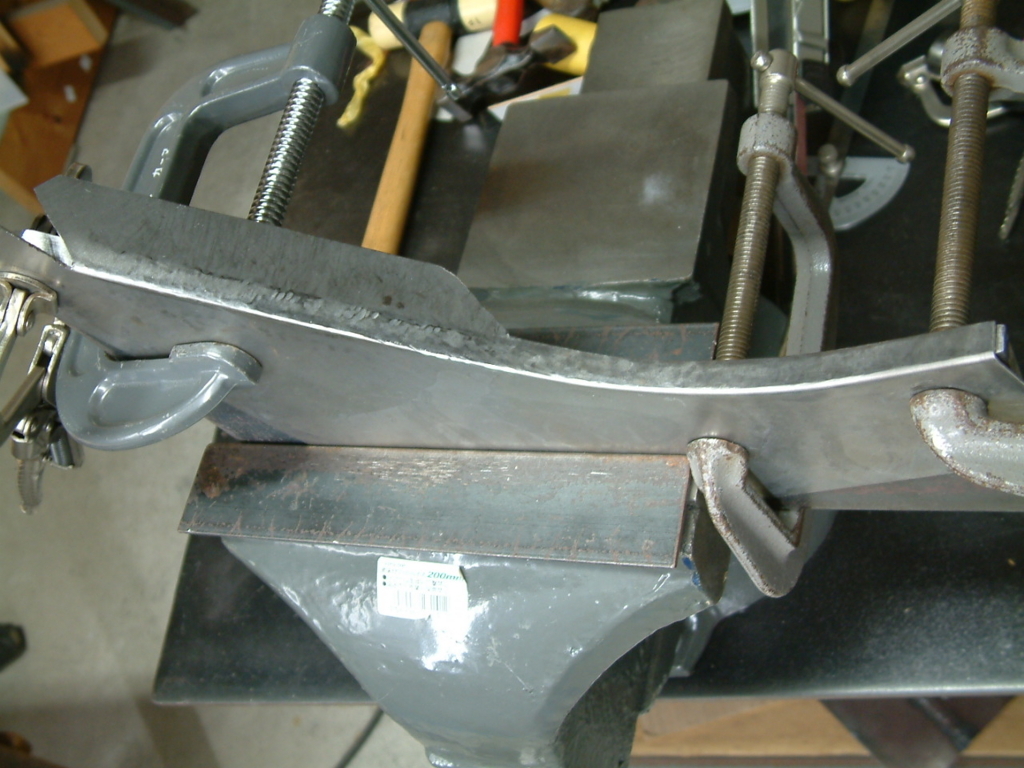

カーブに沿って直角に曲げる。

f:id:mikawakougei:20170814011820j:plain

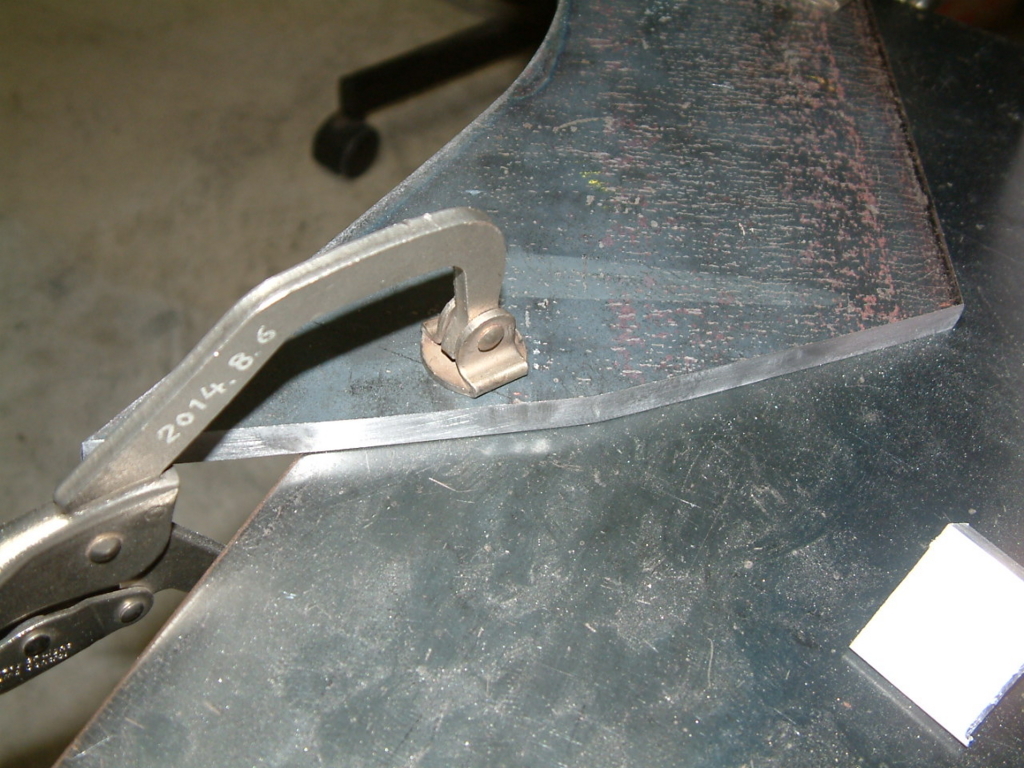

今度はテールパネル部分の曲げを型に加工する。

f:id:mikawakougei:20170814011942j:plain



次にボスの造形。何のためにあるのか分からないが丸い出っ張りがある。(写真中央の左寄り) デッキリッドのストッパーのようにも思うが実際はゴムのストッパーは無い。

f:id:mikawakougei:20170814013812j:plain



溶接補修がヘタクソなので原形が崩れてしまっている。 そのため完全な形で残っている右側で型を取る。

f:id:mikawakougei:20170814014446j:plain



多分、対称形だ。
